Диагностика коробки-автомат: как отделить неисправность АКПП от двигателя, опор и электроники

По заводским данным и фактически установленному агрегату подтвердите, что автомобиль оснащён именно гидромеханической АКПП, а не вариатором или роботом. До посещения сервиса запишите, как ведут себя R и D на первом запуске и после прогрева, в какой момент возникает удар, меняются ли обороты без ускорения и появляется ли сообщение на панели. Не проводите самостоятельно испытания с полностью нажатым газом при удержании тормозом.

Начинают с осмотра течей и креплений, проверки питания, двигателя, приводов и охлаждения, чтения кодов и доступных стоп-кадров. Уровень жидкости и условия допуска к поездке проверяют по модельной процедуре до дорожного испытания. Затем, если движение безопасно, записывают параметры в поездке и выполняют назначенные диагностической картой измерения давления или электрических цепей. Заключение должно объяснять, какое наблюдение подтверждает неисправный узел и почему следующий шаг требует разборки.

Сначала назовите коробку точно

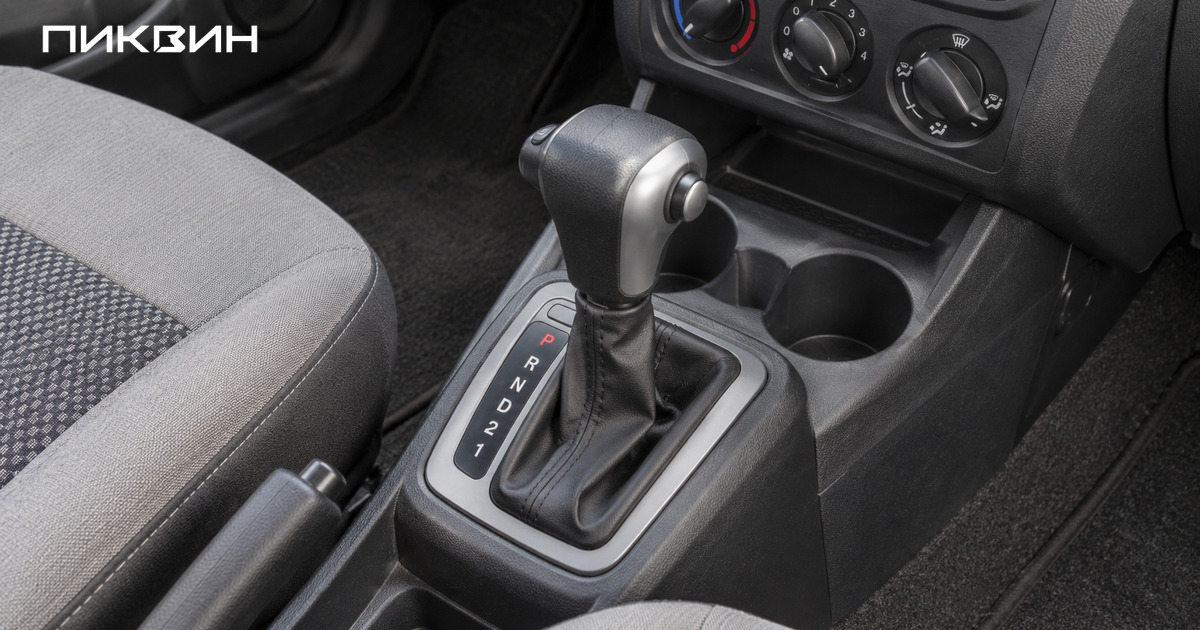

Форма селектора и число «передач» на панели не идентифицируют агрегат. В одной модели могли ставить несколько типов трансмиссий в зависимости от мотора, привода и рынка. Сервисная заявка должна содержать VIN, год, двигатель, привод и заводской индекс коробки. Если агрегат меняли, одного VIN недостаточно: нужны документы замены и проверка маркировки специалистом.

От индекса зависят спецификация трансмиссионной жидкости (ATF), процедура уровня, температура проверки, параметры сканера, обновления программы и допустимые контрольные значения. Не соглашайтесь на «универсальное масло для автоматов», если допуск не подтверждён изготовителем. Не принимайте давление из форума по другой коробке как норму.

У диагностики вариатора CVT другой набор модельных проверок. Здесь под «коробкой-автомат» понимается гидромеханическая АКПП с гидротрансформатором и ступенями. Смешение процессов повышает риск неверного ремонта.

Красные сигналы и решение об эвакуаторе

Ориентируйтесь на руководство машины и точный текст сообщения. Производители различают предупреждение о необходимости сервиса, ограниченную функцию и требование безопасно остановиться. Не считайте любой значок неисправности разрешением самостоятельно ехать до сервиса. Команда конкретной панели важнее общего совета из статьи.

Не продолжайте движение, если коробка теряет привод в потоке, автомобиль не удерживается в P, снизу идёт заметная течь, появился дым или резкий запах, передача включается с опасным рывком либо отображается красное требование остановки. Зафиксируйте сообщение после безопасной остановки и организуйте перевозку подходящим способом.

Если симптом умеренный и движение допускается руководством, избегайте буксировки, резких ускорений и самостоятельного «теста на прочность». Не сбрасывайте клемму и коды до считывания.

Журнал режимов P–R–N–D

Обозначения селектора: P — парковочное положение, R — задний ход, N — нейтраль, D — движение вперёд. Заполнение не требует специальных манёвров. Наблюдайте обычное использование на ровной безопасной площадке:

Время поездки не заменяет измерение температуры ATF: прогрев зависит от погоды, нагрузки и конструкции. Если температуры нет на панели, так и укажите; не придумывайте её по стрелке охлаждающей жидкости двигателя.

Не измеряйте задержку, многократно щёлкая селектором. Одного-двух естественных наблюдений достаточно. Переход между R и D выполняйте только после полной остановки и по руководству, удерживая машину предусмотренным способом. Укажите уклон, температуру воздуха, удержание тормоза и недавний ремонт. Видео снимает пассажир; водитель следит за дорогой.

Различайте удар при включении режима на месте, толчок при переключении под тягой и вибрацию на постоянной скорости. Они требуют разных проверок. Фраза «пинается всегда» скрывает эту разницу.

Что осматривают до подключения сканера

Свежая жидкость на защите не сообщает источник: сверху могут течь двигатель, система охлаждения или рулевой контур. Машину осматривают на подъёмнике с соблюдением безопасности, очищают только локально и подтверждают путь течи. Уровень ATF проверяют по заводской процедуре — иногда при работающем двигателе и заданной температуре. В инструкции ZF по замене жидкости отдельно указаны температура и этап проверки уровня; недолив, перелив и неподходящая температура процедуры способны повредить трансмиссию. Пробку снизу не открывают «для проверки на глаз», особенно под машиной, стоящей только на домкрате.

Крепления двигателя и коробки оценивают под контролируемой нагрузкой специалиста. Порванная опора позволяет силовому агрегату смещаться и создаёт удар в кузове, хотя переключение внутри коробки может быть нормальным. Приводы, шарниры и редукторы проверяют на люфт.

Отдельный блок — аккумулятор, генератор, разъёмы и соединения с «массой», то есть электрическим общим проводом через кузов и агрегаты. Низкое напряжение и плохой контакт способны искажать управление соленоидами и связь блоков. Система охлаждения важна потому, что многие АКПП обмениваются теплом с контуром автомобиля. Для питания важна проверка под соответствующей нагрузкой и падения напряжения на соединениях. Диагностика батареи и системы питания отличается от одного замера напряжения без нагрузки. Каждый вывод сопровождают измерением, а не словом «вроде».

Почему сканируют двигатель и трансмиссию вместе

Коробка выбирает давление и момент переключения с учётом данных двигателя. Если мотор сообщает неверный момент, имеет пропуски или нестабильно реагирует на педаль, водитель может почувствовать толчок. Поэтому считывают как минимум связанные блоки, не ограничиваясь меню АКПП.

Коды сохраняют с доступным статусом, счётчиком появлений и стоп-кадром. Состав сведений зависит от блока: если счётчик или кадр не поддерживается, его отсутствие фиксируют, а не дополняют догадкой. Очистка перед пробной поездкой лишает хронологии. Код «неверное передаточное отношение» или «давление» ещё не выбирает деталь: нужно проверить условия, электрическую цепь, жидкость, программу и механику по диагностической карте производителя.

Сервисные бюллетени показывают важность модельного подхода. В бюллетене Hyundai 20-AT-019H от мая 2020 года для перечисленных восьмиступенчатых переднеприводных АКПП при жёстких или задержанных переключениях сначала читают коды двигателя и трансмиссии, проверяют ATF по модельной процедуре, затем записывают параметры GDS. Применимость ограничена указанными моделями, моторами и годами. Документ не даёт инструкции владельцу любой Hyundai и не заменяет актуальную документацию именно его машины.

Простой адаптер может читать только часть данных двигателя. До вывода «ошибок нет» уточните, опрошен ли блок трансмиссии и доступны ли его модельные параметры. Что включить в отчёт и какие ограничения есть у оборудования, разобрано в статье о компьютерной диагностике автомобиля.

Какие текущие данные связывают с событием

Набор зависит от блока, но обычно полезны:

• температура жидкости;
• выбранный режим и фактическая передача;
• входная и выходная скорости;
• команда блокировки гидротрансформатора и фактическое проскальзывание;
• положение педали и расчётный момент двигателя;
• напряжение питания;

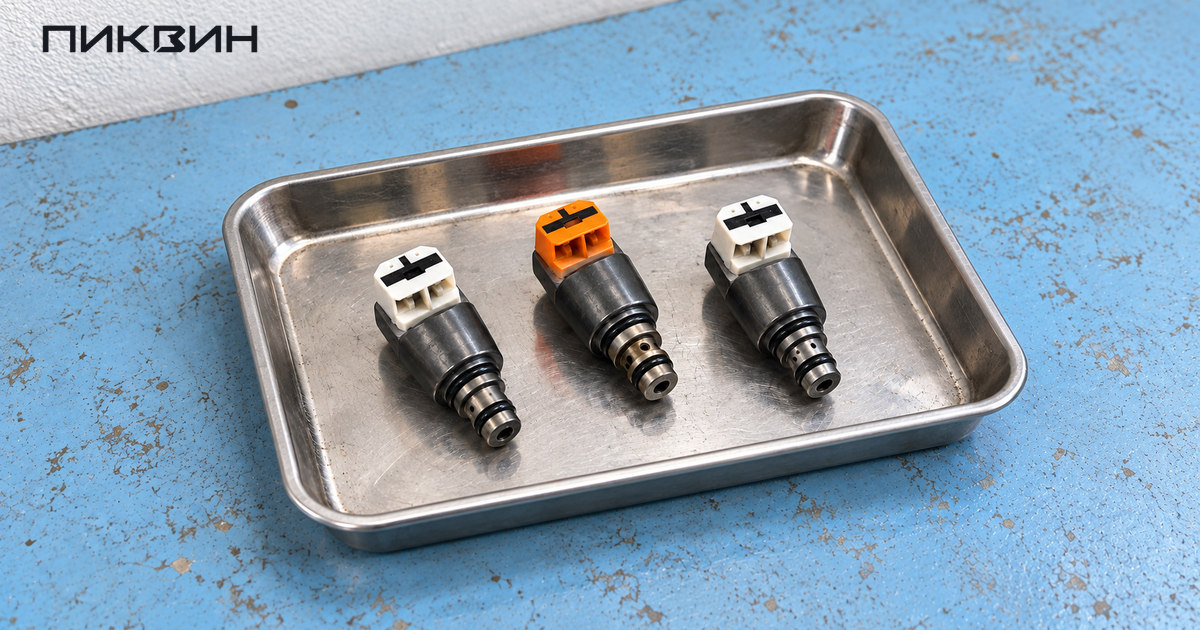

• команды соленоидов или расчётное давление, если доступны.

Заданное давление и фактическое измерение давления — разные данные. Команда соленоиду не доказывает, что гидравлическая система создала нужное усилие. Если в конструкции нет соответствующего датчика, число на экране может быть расчётным. Попросите подписать источник каждого ключевого параметра и пояснить, нужен ли отдельный измерительный тест.

Обороты входного и выходного валов в большинстве передач должны различаться в соответствии с передаточным отношением. Само расхождение не означает пробуксовку. Диагност сопоставляет скорости с выбранной передачей и переходным режимом, отдельно учитывает работу гидротрансформатора и его блокировки. Один скачок графика без временной привязки и модельной нормы не определяет износ пакета фрикционов.

Специалист строит график и отмечает момент жалобы. Значение без контекста мало: одна температура или обороты могут быть нормальны в одном режиме и нет — в другом. Сравнение ведут с сервисной документацией точной версии.

Адаптации и программные процедуры

Термин «адаптации» не означает износ автоматически. Коррекции отражают работу системы управления, а их пределы и интерпретация модельные. Сброс без причины может временно изменить поведение и скрыть исходный симптом.

При предложении программной процедуры уточните её название, применимость к индексу коробки и текущую версию. Обновление, сброс адаптаций и обучение — разные действия. До их выполнения сохраняют исходные данные, после — проводят предусмотренную проверку. Фраза «перепрошьём, хуже не будет» не описывает ни основание, ни результат.

Контролируемый тест-драйв

Сначала специалист решает, допустима ли поездка по состоянию машины. Если движение небезопасно, переходят к разрешённым стационарным проверкам и перевозке. Маршрут выбирают для повтора обычного события: холодный старт, плавный разгон, постоянная скорость или замедление. За рулём находится специалист либо водитель действует по безопасной договорённости, а данные контролирует другой сотрудник. Никаких манипуляций со сканером водителем.

До начала фиксируют температуру, активные предупреждения и условия. Во время события ставят метку. После поездки проверяют, совпали ли удар, команда переключения, изменение скорости валов и реакция двигателя.

Если жалоба возникает раз в неделю, отсутствие на одном круге не равно исправности. Нормальный результат этапа может звучать так: «При проверенных режимах жалоба не проявилась; требуется запись параметров при холодном запуске». Можно оставить регистратор параметров, повторить холодный запуск или попросить владельца безопасно записать обстоятельства. Обсудите способ получения недостающих данных и стоимость следующего этапа. Не соглашайтесь на бесконечные пробные замены без критерия остановки: диагноз не подгоняют под оплаченный час.

Измерения после поездки

Давление, сопротивление цепей, гидравлические тесты и разбор поддона выполняют по заводской процедуре. Значение должно иметь единицу, температуру, режим, инструмент и допустимый диапазон. Фраза «давление слабое» без этих полей непроверяема.

Состояние жидкости оценивают вместе с уровнем, запахом, загрязнением и историей. Наличие материала в поддоне может быть значимо, но его характер интерпретирует специалист. Преждевременная полная замена жидкости до фиксации симптома меняет исходные условия.

Опасный stall-test, когда двигатель нагружают при заторможенном автомобиле, не является домашней проверкой. Если производитель предусматривает подобное испытание, его выполняют обученные специалисты с ограничением времени и контролем температуры.

Лист исключения внешних причин

«Не нашли» и «не проверяли» — разные статусы. Если сервис не проверял опоры, строка не должна автоматически становиться зелёной.

Что должно быть перед демонтажем

Письменное заключение называет автомобиль и индекс АКПП, условия жалобы, подтверждённое событие, сохранённые коды, проведённые проверки, результаты с единицами и оставшиеся версии. Оно отделяет найденное от предполагаемого: «сохранён код» — наблюдение; «нужна замена гидроблока» — вывод, которому требуется связь с диагностической картой. Достаточно краткого отчёта с ключевыми данными и объяснением, что даст снятие: осмотр конкретного узла, дефектовка или измерение, недоступное снаружи.

Отсутствие всех мыслимых измерений не запрещает разборку: иногда к ней ведёт конкретная заводская диагностическая ветвь или явное механическое повреждение. Но сервис должен назвать это основание. Слова «всё остальное исключено» недостоверны, если перечисленные проверки не проводились.

Смету делят на диагностический этап, обязательные работы после вскрытия, варианты в зависимости от дефектовки и контроль после сборки. Спросите, как согласуются дополнительные расходы и какие старые детали покажут владельцу.

Вторая оценка уместна, если ответов нет, смета начинается со снятия, а объяснение сводится к возрасту машины. Передайте другому сервису исходный отчёт и сообщите обо всех уже выполненных сбросах, доливах и ремонтах. Скрывать прежнее вмешательство бессмысленно: оно влияет на воспроизводимость симптома и трактовку данных.

Условный пример

Предположим, при P → D кузов ощутимо вздрагивает, но задержки включения нет, обороты и передача по данным стабильны. Контролируемый осмотр показывает чрезмерное движение силового агрегата из-за опоры. Замена опоры с повтором того же режима устраняет жалобу. Это не доказывает вечную исправность АКПП, но делает её разборку необоснованной.

В другом условном случае измеренное передаточное отношение не соответствует включённой передаче в режиме, для которого документация задаёт проверку. Сервис подтвердил корректность сигналов, проверил уровень и связанные цепи; предусмотренный измерительный тест также показал отклонение. Тогда переход к внутренней проверке получает основание. Конкретный повреждённый узел может стать известен только после дефектовки; оба примера иллюстрируют логику, а не описывают реальных клиентов.

Проверка после ремонта

Повторите холодные и прогретые строки журнала, тот же участок маршрута и те же параметры. Убедитесь, что нет течей и новых кодов, уровень выставлен по процедуре, а в заказ-наряде указаны жидкость и версия программы. Контроль после одного включения D недостаточен, если симптом был только горячим.

С чем закончить диагностический этап

У владельца должны остаться понятный статус автомобиля — можно ли двигаться и с какими ограничениями по документации — и согласованный следующий шаг. Сохраните протокол, смету и список ещё непроверенных версий. Если необходима перевозка, способ выбирают по руководству машины: нейтральное положение селектора само по себе не разрешает любую буксировку.

Начните с индекса агрегата, точного предупреждения и описания одного конкретного события. Не нагружайте коробку специально и не очищайте память до опроса. Ценность диагностики заключается в объяснимом переходе от жалобы к проверке и ремонту, который затем можно проверить в тех же безопасных условиях.

Вопросы и ответы

Толчок при включении передачи всегда говорит о неисправной коробке? Нет: удар в кузове способны создавать разрушенная опора силового агрегата, люфт привода, нестабильный момент двигателя или просадка напряжения. Поэтому проверку начинают с осмотра и смежных систем, а не с разборки АКПП.

Достаточно ли прочитать коды только из меню коробки? Нет: моменты и жёсткость переключений коробка подбирает по сигналам от двигателя, поэтому опрашивают как минимум связанные блоки. Простой адаптер может читать лишь часть данных, и вывод «ошибок нет» без опроса блока трансмиссии ничего не доказывает.

Когда снятие коробки действительно обосновано? Когда есть письменное заключение с условиями жалобы, подтверждённым событием, сохранёнными кодами и результатами измерений, а сервис объясняет, что именно даст разборка. Если же вам сразу предлагают демонтаж без таких оснований, ссылаясь лишь на возраст автомобиля, разумно получить оценку во втором сервисе, передав ему исходный отчёт.

Материал редакции ПИКВИН.
