Коробка передач ВАЗ: устройство, неисправности и ремонт

Здесь речь о механической коробке, передачи в которой водитель выбирает рычагом и работает педалью сцепления. Автомат, вариатор и роботизированная трансмиссия требуют других процедур. Разберёмся, какие различия между коробками ВАЗ важны, что можно заметить самостоятельно и какой результат стоит получить от сервиса перед оплатой ремонта.

Под названием «КПП ВАЗ» скрываются разные агрегаты

У заднеприводной «классики» двигатель и коробка расположены продольно. У неё встречаются исполнения с четырёхступенчатой коробкой передач и с пятиступенчатой, собранной на той же базе: руководство по ремонту ВАЗ-2107 отмечает, что пятиступенчатая коробка изготовлена на основе четырёхступенчатой и описывает лишь особенности её ремонта. После коробки момент передаётся к заднему мосту через карданную передачу; главная передача и межколёсный дифференциал находятся в мосту. У переднеприводных семейств, таких как 2108–2109 и 2110, коробка объединена с главной передачей и дифференциалом, а к передним колёсам идут приводные валы.

Это различие влияет на поиск шума. На «классике» гул сзади нельзя автоматически приписывать КПП под передней частью салона. На переднеприводной машине звук из общего картера может относиться не только к выбранной ступени, но и к главной передаче или дифференциалу. При этом шины, ступичные подшипники и приводы тоже способны создавать похожие жалобы.

Отдельно различайте привод выбора передач. На одних машинах движение рычага передаётся тягами и шарнирами, на других — тросами. В заводском руководстве Granta 2013 года прямо описано вариантное исполнение с тросовым управлением и другой схемой включения заднего хода. У исполнения с тяговым приводом коробка заправляется 3,1 л масла, у тросового — 2,2 л и только полусинтетическим Татнефть ТМ-4-12 SAE 75W-85 GL-4: привод определяет не только схему рычага, но и обслуживание. Поэтому даже одинаковое название модели не означает одинаковый механизм под рычагом. Руководство LADA Granta, архивная копия заводского издания.

Тросы переключения и трос сцепления — разные устройства. Первые передают выбор водителя к механизму коробки; второй, если предусмотрен конструкцией, участвует в выключении сцепления. Название «тросовая коробка» не превращает саму передачу крутящего момента в тросовую и не определяет автоматически устройство привода сцепления.

Перед заказом деталей запишите модель, год, двигатель, VIN, число ступеней и фактическое обозначение коробки. Если агрегат меняли, нужны его маркировка и документы замены. Фотография корпуса полезна для первоначального подбора, но не заменяет проверку индекса и исполнения. Уточняйте также механизм переключения, крепления, приводы и сопряжение со сцеплением: «снята с такой же машины» ещё не подтверждает совместимость.

Что происходит внутри при переключении

В механической коробке набор шестерён меняет соотношение оборотов и момента; рычаг через привод перемещает муфту, а синхронизатор согласует скорости вращения перед включением. Устройство этих узлов и типичные неисправности разобраны в статье о механической коробке передач.

Неполное выключение сцепления объясняет хруст или сопротивление при переключении даже у исправного синхронизатора; самопроизвольное выключение уже включённой передачи — повод проверить полноту включения и удержание, а не сразу подшипник.

Масло смазывает и охлаждает пары шестерён, но не восстанавливает изношенные зубья: смена масла устраняет неверную заправку, а не выбиваемую передачу.

Вам не обязательно запоминать названия всех внутренних деталей. Достаточно различать четыре участка: сцепление, внешний привод, внутренний механизм выбора и собственно вращающиеся детали. Диагностика должна показать, на каком участке возникло отклонение и чем это подтверждено.

Сначала опишите симптом так, чтобы его можно было проверить

Фраза «коробка плохо работает» слишком широка. Запишите конкретную передачу, температуру агрегата, условия движения и момент появления проблемы. Важно, хрустит ли включение с первой на вторую или с третьей на вторую, происходит ли это только после холодной стоянки и меняется ли поведение после прогрева.

Для шума отметьте, появляется ли он на месте или только в движении, связан ли со скоростью машины либо оборотами двигателя, меняется ли при разгоне и отпускании газа. Не устраивайте опасные эксперименты ради ответа: обычные наблюдения в уже известных условиях полезнее, чем попытка специально воспроизвести сильный хруст.

Если жалоба возникла после ремонта, подготовьте заказ-наряд. После замены сцепления важны комплект и качество установки, после работ с приводом — регулировка и фиксация соединений, после обслуживания — тип и количество масла. Совпадение по времени не доказывает вину мастера, но помогает выбрать первую проверку.

Приложите короткое видео или аудио, если его можно снять безопасно. На ходу записью занимается пассажир. Не просите водителя одновременно удерживать телефон, слушать гул и переключать передачи. При явной потере управления включением, сильном металлическом шуме или значительной утечке выезд откладывают до оценки специалистом.

Передачи включаются туго: отделяем сцепление от привода

Проверку начинают на стоянке с правильно зафиксированным автомобилем. Посмотрите, не мешает ли коврик полному ходу педали, не изменилось ли её ощущение, нет ли доступных следов повреждения привода или утечки в гидравлической системе, если она установлена. Конструкция и порядок регулировки у разных ВАЗ различаются: универсального числа оборотов гайки для всех машин нет.

Сравнение выбора передач при заглушённом и работающем двигателе помогает задать направление проверки. Если при выключенном моторе рычаг перемещается приемлемо, а при работающем возникают трудности, проверяют полноту выключения сцепления. Это ещё не окончательный диагноз. Не нужно продавливать рычаг силой, чтобы получить подтверждение.

В руководстве Granta перед включением заднего хода предписаны полная остановка и пауза не менее трёх секунд после нажатия педали сцепления. Конкретную схему рычага и порядок блокировки берите из инструкции своей версии. Хруст при поспешном включении на ещё движущейся машине и устойчивый хруст при правильной процедуре — разные ситуации.

Производитель компонентов SACHS отдельно указывает, что неполное выключение может быть связано с приводом, заеданием или ошибками установки, а не только с самим комплектом сцепления. Поэтому просьба «сначала проверить выключение сцепления» вполне предметна. Техническое объяснение ZF Aftermarket.

Обратная жалоба — обороты растут, а ускорение слабое при отпущенной педали и включённой передаче — требует проверки пробуксовки. Её не стоит смешивать с неполным выключением. Различия и первые действия разобраны в статье о признаках пробуксовки сцепления. Проверка с намеренным перегревом и длительным удержанием машины сцеплением не нужна.

Рычаг болтается или не попадает в передачу

При большом свободном ходе рычага мастер осматривает наружный механизм: шарниры, втулки, тяги либо тросы, их крепления и фиксаторы. На машине с тросами важно проверить не только движение самого троса, но и закрепление оболочки. Если опора смещается, часть движения рычага не доходит до механизма в нужном виде.

На тяговом приводе проверяют соединения и настройку по процедуре соответствующего семейства. Изношенная втулка и неверная регулировка могут давать похожую нечёткость, но устраняются по-разному. Сначала находят люфт или неправильное положение, затем меняют либо регулируют конкретный участок.

Не следует бесконечно регулировать привод, чтобы скрыть внутреннее сопротивление. После внешних работ должны нормально выбираться все предусмотренные передачи, включая заднюю, без чрезмерного усилия и конфликтов с блокировкой. Если часть положений всё равно недоступна, проверка продолжается.

Обратите внимание и на крепления силового агрегата. Повреждённая опора может сопровождаться лишними перемещениями, ударами и изменением поведения привода под нагрузкой. Но видимое движение рычага не доказывает автоматически неисправность опор: мастер сопоставляет его с конструкцией и реальным состоянием креплений.

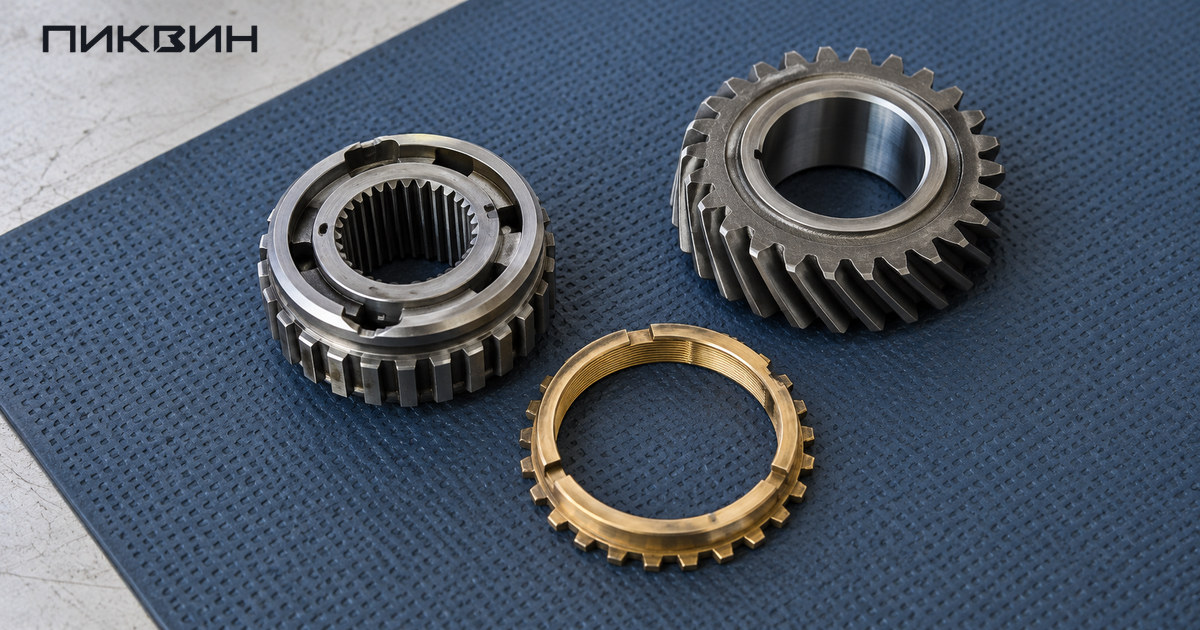

Хрустит одна передача: когда подозрение падает на синхронизатор

Повторяющийся хруст на одной ступени при исправном сцеплении и нормально работающем приводе — повод оценить соответствующий синхронизатор и сопряжённые детали. Однако слово «синхронизатор» не должно означать замену только одного кольца без осмотра остального узла.

После разборки проверяют муфту и ступицу, зубчатые венцы, кольца, поверхности трения, вилку и зазоры по документации коробки. Если повреждены несколько сопряжённых поверхностей, новая отдельная деталь может не восстановить правильную работу. Сервис должен показать, что именно изношено и почему выбран такой состав ремонта.

Пауза между переключениями иногда уменьшает проявление, но это наблюдение, а не доказательство исправности. Не используйте двойной выжим или другие приёмы как способ бессрочно откладывать проверку. Особенно если хруст нарастает, появляется затруднение включения или изменился звук работающей коробки.

Для владельца полезный результат разборки — фотографии повреждений и перечень измерений с допусками. «У всех этих коробок вторая слабая» не заменяет дефектовку вашего агрегата. И наоборот, отсутствие типичной жалобы у знакомых не исключает неисправность конкретной машины.

Передачу выбивает: удерживание рычага не решает проблему

Самопроизвольное выключение требует проверки. Зафиксируйте, происходит ли оно при разгоне, торможении двигателем или на неровности. Не продолжайте поездку, придерживая рычаг рукой: это не ремонт и создаёт дополнительную нагрузку на детали механизма переключения.

Сначала исключают неполное включение из-за наружного привода, препятствий ходу рычага и неправильного положения агрегата. Если внешняя часть исправна, проверяют внутренние элементы удержания и включения, состояние зубьев, вилок, валов и подшипников. В руководстве по ремонту ВАЗ-2107 среди причин названы износ фиксаторов, деталей синхронизатора и зубчатых соединений. Это перечень направлений диагностики конкретного семейства, а не готовый заказ деталей. Архив руководства по ремонту ВАЗ-2107.

Простая замена пружины фиксатора помогает только при подтверждённой соответствующей неисправности. Она не возвращает форму изношенным зубьям. Поэтому предложение «поставим пружину пожёстче» без проверки остальных причин не является достаточным объяснением.

Если передача перестала удерживаться внезапно либо одновременно появился сильный шум, дальнейшее движение согласуйте с сервисом. Возможность доехать не определяют правилом «пока есть остальные передачи». Повреждение внутри общего агрегата может затрагивать больше, чем одну используемую ступень.

Гул и течь: не ограничивайтесь заменой масла

Источник гула устанавливают по условиям появления и осмотру специалиста на безопасном маршруте; самостоятельно раскручивать ведущие колёса на домкратах нельзя.

У «классики» в цепочке поиска отдельно остаются кардан и задний мост; у переднеприводного ВАЗ — приводы и узлы в общем картере. Шум, изменившийся при нажатии сцепления, задаёт направление, но не позволяет по телефону безошибочно назвать единственный подшипник.

При течи определяют источник, а не просто мокрое место внизу. Масло может растекаться по корпусу; рядом находятся и другие агрегаты. Мастер осматривает уплотнения и стыки, проверяет уровень, состояние сапуна и возможный люфт в зоне уплотнения. Если новый сальник снова течёт, необходимо понять причину повторения, а не считать расходники бесконечным решением.

Для коробки важны точная спецификация масла и правильный способ контроля уровня. Даже руководство одной Granta различает исполнение со щупом и тросовую МКП, где уровень проверяется по нижней кромке контрольного отверстия. Нельзя искать щуп там, где его не предусмотрели, или переносить объём из инструкции другой коробки. При замене агрегата ориентируются на фактически установленное исполнение. Оба способа показаны на странице 82 руководства Granta.

Подбор масла по одному слову «трансмиссионное» недостаточен: сверяйте вязкость, категорию и применимость по руководству, а не только номер категории. Присадка для снижения шума не подтверждает исправность подшипников или зубчатых пар.

Если при обслуживании обнаружены крупные металлические частицы или обломки, попросите сохранить их и продолжить диагностику. Заливка свежего масла не завершает такую проверку. При этом небольшое количество продуктов износа оценивают с учётом конструкции, пробега и состояния, без автоматического приговора по любой тёмной капле.

Как согласовать ремонт и не оплатить одну работу дважды

До снятия коробки запросите результаты внешней проверки и причину, по которой разборка необходима. В заказе удобно разделить этапы: снятие и дефектовка, согласование состава, ремонт и сборка, установка и проверка. Уточните стоимость каждого этапа и порядок действий, если после вскрытия восстановление окажется нецелесообразным.

В дефектовке должны быть перечислены повреждённые детали, состояние сопряжённых поверхностей и основания замены. Дополнительные работы согласуют до выполнения. Например, доступное после снятия сцепление имеет смысл осмотреть, но его замена не становится обязательной только потому, что коробка уже на столе.

Для решения о замене нужны подтверждение совместимости, результат проверки подержанного агрегата и письменные условия продавца. Неизвестный износ нельзя считать нулевым только потому, что корпус чистый и вал вращается рукой. Подробнее состав затрат разобран в статье о расчёте стоимости ремонта автомобиля.

После сборки проверьте отсутствие течей, работу привода и включение передач. Затем мастер должен повторить безопасные условия исходной жалобы на холодном и прогретом агрегате, если проблема зависела от температуры. Для фиксации результатов пригодится порядок из материала о диагностической поездке. Нужна проверка того, что беспокоило вас, а не только короткое перемещение по территории сервиса.

Следующий шаг — записать обозначение коробки, конкретную передачу и условия симптома, приложить историю последних работ и договориться о внешней диагностике до разборки. Если после подтверждённой сметы вы решите менять весь автомобиль, в каталоге ПИКВИН с машинами из Китая можно сравнить альтернативы. Подготовьте общий бюджет, маршрут, требования к коробке и приемлемые расходы на обслуживание: сама по себе замена механики на автомат ещё не доказывает выгоду покупки.
