Топливная рампа: что это, давление топлива и признаки неисправности

Разобравшись в устройстве узла, вы сможете понять заключение сервиса, отличить опасную течь от жалобы, требующей диагностики, и согласовать обоснованный ремонт. Особенно важно не смешивать бензиновый распределённый впрыск, непосредственный впрыск и дизельный Common Rail. Внешне похожие детали работают в разных условиях, а одинаковые числа на экране могут означать разные единицы измерения.

Рампа распределяет топливо, насос создаёт давление

Топливная рампа — общий канал, через который топливо поступает к нескольким форсункам. Её также называют топливной рейкой. Узел соединяет подачу топлива с форсунками и помогает уменьшать колебания давления при их работе. Это не насос и не электронный блок: сама по себе рампа не определяет, сколько топлива требуется двигателю.

На бензиновом моторе с распределённым впрыском форсунки подают топливо во впуск перед клапанами. Рампа может быть металлической или пластиковой; форсунки часто устанавливаются непосредственно в неё. Bosch описывает рампы для распределённого впрыска в том числе в исполнениях с обратной магистралью и без неё, с сервисным клапаном и без него. Поэтому привычного штуцера для манометра на конкретной машине может не оказаться.

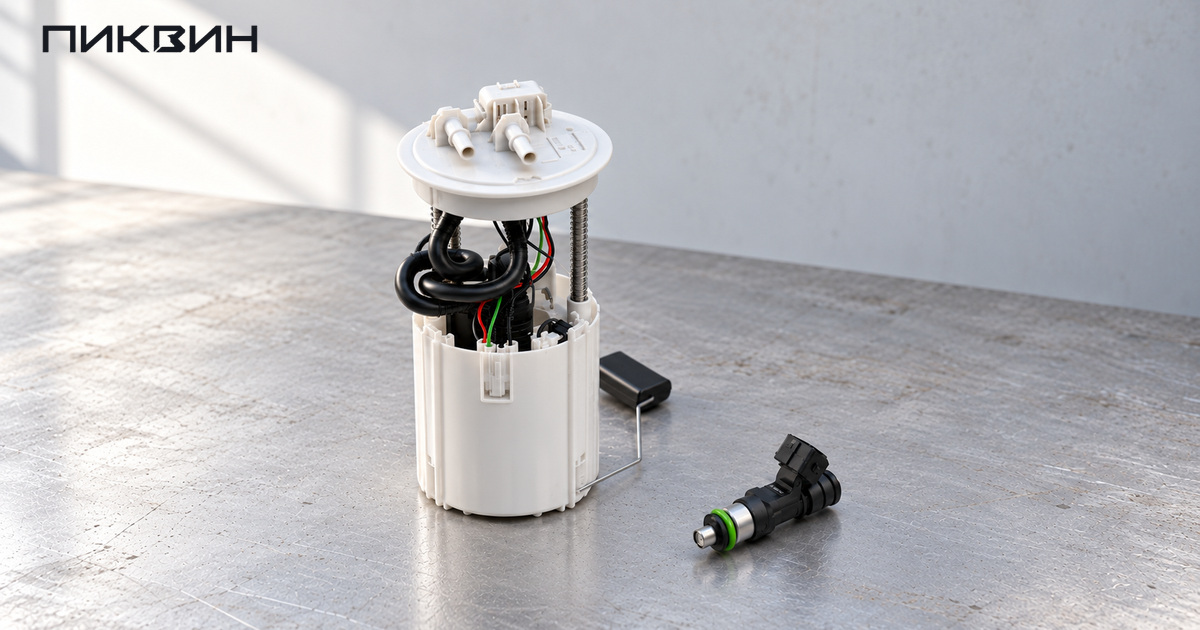

При непосредственном бензиновом впрыске топливо поступает в цилиндры. Контур низкого давления доставляет его к насосу высокого давления, а тот подаёт его в рампу высокого давления. Датчик сообщает блоку управления, что происходит в этом контуре. В описании Bosch для бензинового непосредственного впрыска рампа рассматривается вместе с насосом, датчиком и форсунками, то есть как часть согласованной системы.

У дизеля Common Rail рампа служит аккумулятором топлива под высоким давлением и связана с форсунками отдельными трубками. Давление формируется насосом, а его регулирование зависит от исполнения системы. На рампе могут находиться датчик, регулирующий или ограничительный клапан. Их нельзя считать одной взаимозаменяемой деталью: датчик измеряет, управляющий элемент меняет режим, защитный ограничитель выполняет свою задачу. Устройство и роль аккумулятора описаны в материале Bosch о Common Rail.

На двигателе с комбинированным бензиновым впрыском есть и впрыск во впуск, и непосредственный впрыск. Поэтому перед обсуждением «давления топлива» выясните, о каком контуре идёт речь. Название модели автомобиля без кода двигателя и рынка не даёт достаточно сведений: под одним названием продавались разные силовые установки.

Какое давление должно быть в рампе

Единого правильного значения нет. Оно зависит от системы, режима двигателя и условий проверки. Рабочие значения берут из сервисной документации для конкретного автомобиля, а не из рекламного максимума насоса или общей таблицы в интернете.

Для понимания масштаба полезно сравнить конструкции. Распределённый бензиновый впрыск работает при значительно меньшем давлении, чем высоконапорный контур непосредственного впрыска. В приведённом выше описании бензиновой рампы Bosch указано системное давление до 350 бар для рассматриваемого продукта. Это не требование увидеть 350 бар на холостом ходу каждого бензинового двигателя. У дизельных систем Common Rail давление может быть ещё существенно выше; значения одной генерации нельзя переносить на другую.

Число без подписи часто создаёт ложную тревогу. Встречаются бары, килопаскали и мегапаскали:

• 1 бар = 100 кПа = 0,1 МПа;
• 5 МПа = 50 бар = 5 000 кПа;
• 300 кПа = 3 бара, а не 300 бар.

Эти равенства показывают перевод единиц, а не норму для вашего мотора. Условные показания 5 МПа в одном приложении и 50 бар в другом равны. Но даже одинаковые единицы ещё не гарантируют одинаковый смысл: проверьте название параметра, контур, способ отсчёта давления и режим измерения.

Попросите диагноста указать, что сравнивается: заданное блоком управления давление и фактическое показание датчика либо измерение внешним прибором с нормативом изготовителя. Снимок только одной цифры не показывает ни скорость набора давления при пуске, ни поведение при нагрузке.

Для систем с электронным регулированием полезна запись во времени. На графике видно, изменяется ли фактическое давление вслед за заданным, когда появляется расхождение и совпадает ли оно с провалом тяги. Допустимая величина и длительность расхождения определяются конкретной системой. Самостоятельно назначать универсальное отклонение, например «не больше десяти процентов», нельзя.

Какие симптомы связаны с рампой, а какие только похожи

Трудный запуск, остановка двигателя, потеря мощности и предупреждение на панели могут сопровождать отклонения давления. Но каждый из этих признаков встречается и при других неисправностях. Даже топливный запах не локализует источник: течь бывает в магистрали, соединении, возле форсунки или в другой части автомобиля.

Если ощущается устойчивый запах топлива, особенно из моторного отсека, безопасно остановитесь, выключите автомобиль и организуйте техническую помощь. Не запускайте двигатель повторно ради видеозаписи утечки. При видимой утечке дальнейшая поездка до выяснения причины недопустима; способ доставки согласуют с помощью на месте.

Подробно различать запах топлива, выхлопа и другие источники помогает материал ПИКВИН «Запах в машине: сначала определить источник, потом удалять». Проветривание может уменьшить ощущение запаха, но не подтверждает устранение течи.

Отдельно опасна попытка нащупать струю рукой. Высоконапорную систему нельзя проверять пальцем, ослаблением гайки или запуском с открытым соединением. Остановка двигателя не означает, что остаточное давление уже безопасно для разборки. Порядок сброса давления и подтверждения безопасного состояния берут из инструкции, а работу выполняет подготовленный специалист.

Что действительно может потребовать ремонта

У рампы и присоединённых деталей разные причины замены. Повреждение корпуса, его коррозия или негерметичность посадочного места — одна ситуация. Неисправность датчика, повреждённый разъём, трубка или уплотнение — другая. В некоторых исполнениях отдельный элемент обслуживается самостоятельно, в других изготовитель предусматривает замену узла в сборе.

Поэтому в заключении нужна точная формулировка: где обнаружен дефект, чем подтверждён и какую деталь разрешено заменить по документации. Слова «рампа плохая» не позволяют понять ни объём ремонта, ни его стоимость.

Регулятор давления тоже не обязательно установлен на рампе. Delphi в описании регуляторов бензиновых систем отмечает исполнения с расположением в баке. Если продавец предлагает «регулятор на рейку» по одной фотографии двигателя похожей машины, применяемость остаётся неподтверждённой.

Датчик давления не следует менять только потому, что его название есть в ошибке. Проверяют питание, соединения, проводку и достоверность сигнала. Возможны как реальное отклонение давления, так и неверное сообщение о нём. Эти варианты требуют разных действий, а новый датчик не исправит обрыв цепи.

В методике Pico Technology для датчика Common Rail Bosch рассматривается сигнал датчика во время работы двигателя и после остановки. Это пример инструментальной проверки, а не универсальная распиновка. Диапазон напряжения и его связь с давлением нужно брать для установленного датчика; график другого мотора служит лишь иллюстрацией метода.

Не стоит заказывать сварку, герметизацию клеем или произвольную замену резьбовой детали на высоконапорном узле без предусмотренной изготовителем ремонтной технологии. Здесь внешний вид восстановленной поверхности не подтверждает прочность и герметичность в рабочих условиях.

Порядок диагностики: от жалобы к конкретному выводу

Начните с описания условий. Например: «На прогретом двигателе после короткой стоянки требуется долгая прокрутка; на холодную запускается обычно». Это полезнее просьбы «проверить рейку». Запишите, была ли недавняя заправка, замена фильтра, форсунок, насоса или разборка топливных соединений.

До очистки памяти сохраните коды, их статус и доступные данные момента возникновения. Если ошибку уже удаляли, сообщите об этом: отсутствие повторной записи после короткой поездки не доказывает исправность. Не нужно специально воспроизводить опасную потерю тяги в потоке.

Дальше сервису предстоит ответить на последовательные вопросы:

1. Правильно ли определён автомобиль? VIN, двигатель, тип впрыска и состав установленной системы должны совпадать с выбранной технической документацией.
2. Безопасно ли проводить запуск? Видимые течи и повреждения сначала устраняют либо исследуют без создания опасного режима.
3. Достоверны ли показания? Проверяют выбранные параметры, единицы, электрические цепи и условия получения данных.
4. Достаточна ли подача к высокому контуру? Если система двухконтурная, нельзя объявлять неисправным ТНВД, не проверив его питание топливом.
5. Где возникает подтверждённое отклонение? Дальнейшие проверки позволяют отличить неисправность насоса от нарушения регулирования или утечки через другие элементы.
6. Что изменилось после ремонта? Повторяют относящийся к жалобе контроль и сопоставляют результаты с исходными.

HELLA в руководстве по диагностике насоса высокого давления прямо ставит проверку низкого контура перед проверкой высокого. Приведённые там значения давления и подачи относятся к примерам; общий принцип не делает их нормативом для любого автомобиля.

Низкая подача может требовать проверки фильтра, магистрали, питания насоса и других элементов. Менять фильтр «на всякий случай» не всегда достаточно и не всегда предусмотрено как отдельная операция. О выборе регламента и конструкции рассказано в статье «Когда менять топливный фильтр и почему нет одного пробега для всех».

При подозрении на внутреннюю утечку в Common Rail специалист может назначить проверку обратного слива форсунок или другой тест, предусмотренный изготовителем. Его результат оценивают при заданных условиях и по соответствующим пределам. Универсальная картинка с одинаковыми бутылочками без температуры, времени и режима не даёт законченного заключения.

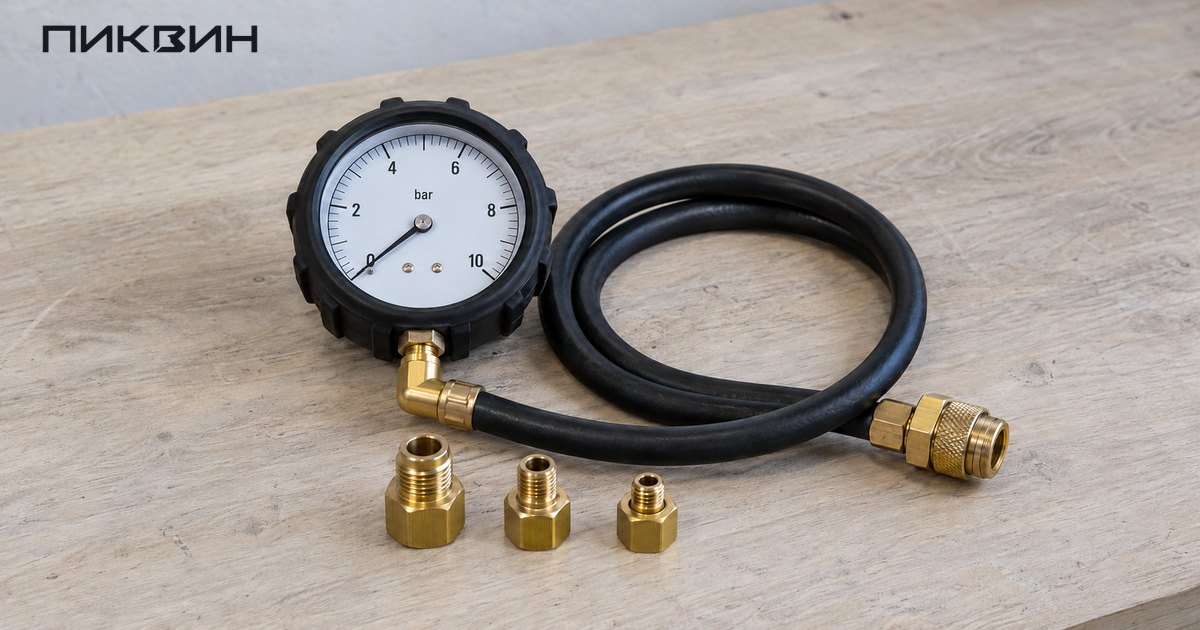

От владельца не требуется выбирать осциллограф или самостоятельно подключать манометр. Но полезно запросить понятный результат: «Фактическое давление не достигает заданного в таком-то режиме; низкий контур проверен; следующая проверка разделит такие-то причины». Это честнее, чем объявить любую нехватку давления неисправностью рампы.

Как договориться о такой работе, разобрано в материале ПИКВИН «Компьютерная диагностика автомобиля: что требовать кроме кодов». Считывание памяти — полезный этап, но само по себе не подтверждает причину.

Что должно войти в смету

Сначала разделите необходимый ремонт и ещё не подтверждённые варианты. Если подтверждена неисправность разъёма, стоимость новой рампы не должна незаметно превращаться в обязательную строку. Если обнаружено повреждение посадочного места, замена одного уплотнения может оказаться недостаточной. Решение меняется вместе с доказательствами.

В согласованном составе работ укажите:

• точный номер заменяемого узла и его комплектацию: корпус, датчик, клапан, форсунки могут продаваться отдельно;
• необходимые уплотнения, крепёж и трубки, которые нельзя использовать повторно по инструкции;
• подготовку и очистку соединений, снятие и установку;
• проверки загрязнения и связанные работы, если для них есть основание;
• предусмотренное заполнение системы, проверку герметичности и контроль параметров;
• требуемые адаптации или другие процедуры именно для заменённого компонента, если они предусмотрены.

Delphi отдельно требует заменять снятые трубки высокого давления Common Rail: первоначальная затяжка формирует уплотнение соединения, и его повторная герметичность не гарантируется. Поэтому предложение «оставим старые трубки, они сухие» нельзя принимать вместо установленной процедуры. Для вашего автомобиля состав одноразовых деталей уточняют до начала разборки.

Если в топливной системе найдены продукты износа или загрязнение, замена рампы без выяснения источника может оставить причину на месте. Сервис должен объяснить, где обнаружены частицы, какие участки проверены, что очищается, а что подлежит замене по технологии. Сам факт загрязнения также не даёт права без объяснения списывать все узлы автомобиля.

Условный пример сравнения двух предложений: в первом рампа стоит 18 000 рублей, работа — 6 000, необходимые трубки и уплотнения — 4 000, диагностика — 3 000. Итого 31 000 рублей. Во втором указано 27 000 за комплект с нужными трубками и уплотнениями и 6 000 за работу, а диагностика включена: всего 33 000 рублей. В обоих предложениях предусмотрены одинаковые контрольные операции. Разница составляет 2 000 рублей.

Это вымышленные суммы для проверки состава сметы, не рыночная цена. Сравнение действительно только при одинаковой применяемости, состоянии деталей и объёме работ. Эвакуация, устранение загрязнения и другие не выявленные неисправности в эти суммы не включены. Более низкая начальная цена корпуса не означает более дешёвый законченный ремонт.

Как принять машину после работ

Попросите показать запись о причине ремонта, номера установленных деталей и результаты проверки. В документе должно быть понятно, какие условия воспроизведены: холодный или горячий пуск, холостой ход, режим, в котором раньше возникал провал. Фраза «ошибок нет» не заменяет проверку жалобы.

Герметичность соединений проверяет мастер предусмотренным способом. Владелец не должен трогать трубки на работающем двигателе. При повторном запахе топлива остановите эксплуатацию и свяжитесь с сервисом, даже если лампа неисправности не загорелась.

Если машина покупается с уже известной ошибкой давления, сначала нужен диагноз и подтверждённый состав ремонта. Не принимайте обещание продавца «там только датчик» за установленный факт.

Для сравнения автомобилей в каталоге ПИКВИН подготовьте код двигателя, сведения о типе впрыска и документы по уже выполненным работам. При оценке конкретного предложения отдельно учитывайте цену покупки, подтверждённую подготовку и резерв на неизвестные расходы.

Практический следующий шаг при проблеме с вашей машиной — собрать описание симптома, коды без самостоятельного стирания и данные о недавнем обслуживании. Передайте их диагносту с задачей установить причину отклонения давления и подтвердить её проверкой. Тогда в заказе появится конкретная работа, а не покупка рампы по одному слову в расшифровке ошибки.
