Устройство двигателя: как работает мотор автомобиля — простыми словами

Понимать устройство полезно не только тому, кто собирается ремонтировать машину. Оно помогает читать характеристики, отличать обслуживание от диагностики и задавать сервису точные вопросы. Разберём обычный поршневой двигатель внутреннего сгорания — бензиновый или дизельный — от движения одного поршня до работы связанных систем.

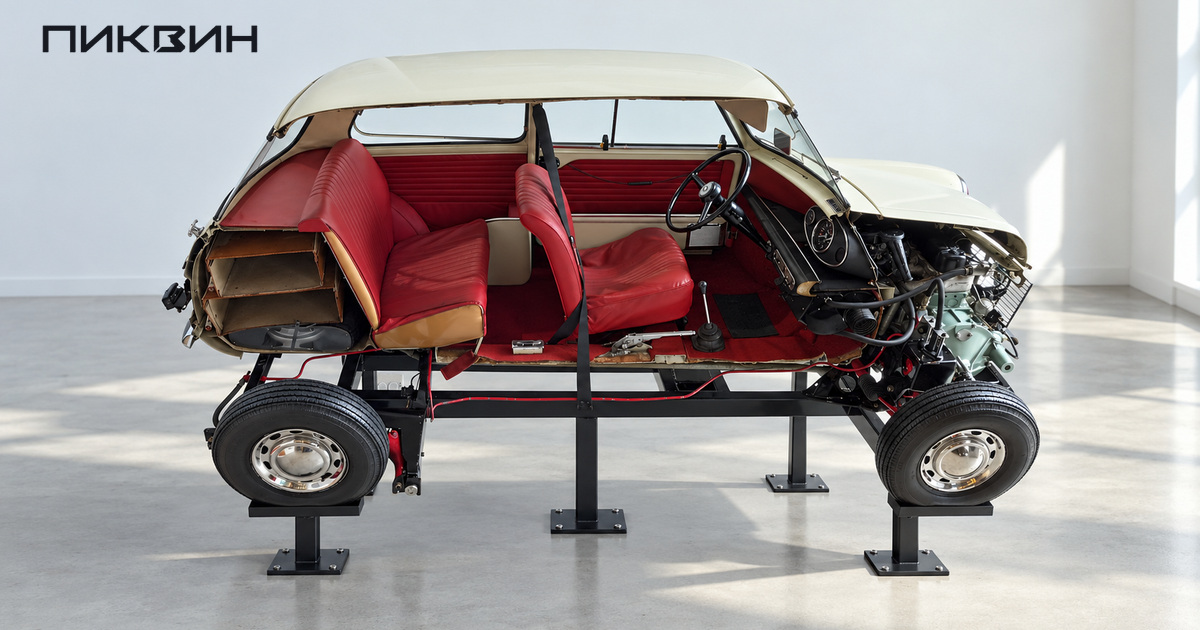

От топлива до колёс: где возникает движение

Топливо содержит химическую энергию. При сгорании с воздухом выделяется тепло, давление газов в цилиндре возрастает. Газы действуют на поршень, поршень через шатун передаёт усилие коленчатому валу, и вал вращается. Затем вращение проходит через трансмиссию к ведущим колёсам.

Это основная цепочка: топливо и воздух → сгорание → движение поршня → вращение коленвала → трансмиссия → колёса. Её описывает Минэнерго США в объяснении работы ДВС. Двигатель не передаёт всё выделившееся тепло в полезное движение: часть энергии уходит с выхлопом, через охлаждение и на механические потери.

Для начала вращения обычно используется стартер. Он проворачивает двигатель до момента, когда тот способен работать самостоятельно. У гибридов эту задачу может выполнять электрическая машина в составе силовой установки. Поэтому отсутствие привычного звука отдельного стартера ещё не объясняет устройство конкретной модели.

Аккумулятор обеспечивает электрическое питание, но в обычном автомобиле не является источником энергии для непрерывного движения колёс. После запуска основную работу выполняет сгорающее топливо. Электромобиль устроен иначе: его тяговый мотор преобразует электрическую энергию во вращение без цилиндров, свечей и четырёх тактов. Гибрид объединяет оба подхода, причём связь бензинового двигателя с колёсами зависит от схемы.

Основные детали и их роли

Чтобы не потеряться в терминах, удобно разделить двигатель на неподвижную основу, движущиеся детали и системы обеспечения. Основа удерживает геометрию и принимает нагрузки; механизмы создают и передают движение; остальные системы подают всё необходимое и поддерживают условия работы.

Поршень не должен тереться о цилиндр как сухой металлический предмет. Между рабочими поверхностями предусмотрены зазоры и смазка. При нагреве размеры меняются, поэтому точность изготовления и тепловой режим имеют значение. «Чем плотнее, тем лучше» здесь неверно: детали должны работать в рассчитанных условиях.

Четыре такта одного цилиндра

Большинство привычных автомобильных поршневых двигателей работает по четырёхтактному циклу. Такт — перемещение поршня от одного крайнего положения до другого. Верхнее положение называют верхней мёртвой точкой, нижнее — нижней. Для полного цикла поршень проходит четыре хода, а коленчатый вал делает два оборота.

Впуск. Поршень движется вниз, через открытый впускной клапан цилиндр наполняется. У дизеля поступает воздух. У бензинового двигателя состав поступающего заряда зависит от способа впрыска: топливо может быть добавлено во впускном канале или подано непосредственно в цилиндр.

Сжатие. Поршень идёт вверх, объём над ним уменьшается. Давление и температура заряда растут. В упрощённой схеме клапаны на этом этапе закрыты; в реальном двигателе моменты их работы выбираются точнее и не обязаны совпадать с крайними положениями поршня.

Рабочий ход. В бензиновом моторе смесь воспламеняется от искры в рассчитанный момент. В дизеле топливо впрыскивается в горячий сжатый воздух и самовоспламеняется. Давление газов толкает поршень вниз, и через шатун возникает крутящий момент на коленвале. Сгорание занимает время — это не мгновенный толчок строго в одной точке.

Выпуск. Поршень движется вверх, отработавшие газы выходят через выпускной клапан. Затем цикл повторяется. В многоцилиндровом моторе циклы разных цилиндров сдвинуты по времени, что помогает получать более равномерное вращение.

Четыре такта не означают четыре цилиндра. Одноцилиндровый мотор тоже может быть четырёхтактным, а в рядной «шестёрке» каждый цилиндр проходит тот же цикл. Число тактов описывает процесс, число цилиндров — устройство двигателя.

Бензин и дизель: главное различие не в громкости

Бензиновый двигатель с искровым зажиганием использует свечу для начала сгорания. Катушка создаёт необходимое высокое напряжение, а электронное управление выбирает момент искры. Требования к бензину определены конструкцией и настройками двигателя; выбор топлива нельзя делать только по степени сжатия или наличию турбины.

У дизеля воспламенение связано с температурой сжатого воздуха и подачей топлива. Свечи накаливания, если они предусмотрены, помогают обеспечить нужные условия, особенно при запуске и прогреве. Они не являются аналогом бензиновой свечи, которая создаёт искру для каждого рабочего цикла.

Современные дизели обычно используют сложную топливную аппаратуру и системы обработки выхлопа. Это влияет на требования к топливу, диагностике и режиму использования. Но из одного слова «дизель» нельзя вывести ресурс, стоимость ремонта или пригодность к коротким поездкам: нужны семейство двигателя, год, рынок и состав оборудования.

У бензиновых моторов тоже есть важное разделение. При распределённом впрыске форсунки подают топливо во впускные каналы. При непосредственном — в камеру сгорания, для чего используется соответствующая система высокого давления. Существуют и комбинированные варианты. Bosch описывает такие решения в материале о непосредственном и комбинированном впрыске.

Как двигатель успевает открывать клапаны

Газораспределительный механизм, сокращённо ГРМ, согласует движение клапанов и поршней. Распределительный вал через предусмотренные детали открывает клапаны; их закрывание и возврат обеспечиваются конструкцией механизма. В обычном четырёхтактном двигателе распредвал вращается вдвое медленнее коленвала.

Привод может использовать зубчатый ремень, цепь или другое предусмотренное решение. Ролики, направляющие и натяжители помогают удерживать правильную работу привода. Значение синхронизации подчёркивает Gates в описании систем привода ГРМ.

Нарушение синхронизации способно ухудшить работу двигателя, привести к остановке, а у некоторых конструкций — к столкновению клапанов и поршней. Поэтому подозрительный шум привода или превышенный срок обслуживания нельзя оценивать только по тому, что мотор пока запускается.

Цепь не означает пожизненное отсутствие обслуживания, а ремень не означает неизбежную ненадёжность. Ищите требования конкретного двигателя, состояние связанных деталей и документы о выполненной работе. Один наружный ремень под капотом может приводить генератор или компрессор кондиционера и вообще не быть ремнём ГРМ.

Системы изменения фаз позволяют менять моменты открытия и закрытия клапанов под условия работы. Некоторые двигатели также управляют величиной подъёма клапанов. Это помогает согласовать наполнение цилиндров с нагрузкой, но добавляет исполнительные механизмы и требования к управлению. Наличие таких систем само по себе не говорит, что двигатель хороший или плохой.

Объём, цилиндры, мощность и момент отвечают на разные вопросы

Рабочий объём — сумма объёмов, которые поршни вытесняют между нижним и верхним положением. Он не равен объёму моторного масла или количеству топлива, которое двигатель тратит за цикл. Условно, четыре цилиндра по 500 см³ дают 2 000 см³, то есть 2 л рабочего объёма.

Степень сжатия — отношение полного объёма цилиндра при нижнем положении поршня к объёму над поршнем в верхнем положении. Это геометрический показатель. Компрессия, которую измеряют при диагностике, — давление в определённых условиях проверки. Эти величины нельзя сравнивать как одинаковые числа: на результат измерения влияют процедура и состояние двигателя.

Число и расположение цилиндров определяют компоновку. У рядного двигателя цилиндры стоят одним рядом, у V-образного — двумя рядами под углом, у оппозитного находятся по разные стороны коленвала. Практические особенности последней схемы разобраны в статье ПИКВИН об устройстве и обслуживании оппозитного двигателя. Общая схема ещё не определяет доступ к свечам, ресурс и цену ремонта конкретной машины.

Крутящий момент характеризует вращающее действие на валу, мощность — скорость выполнения работы. Они связаны с частотой вращения. Для условного режима 200 Н·м при 3 000 об/мин мощность составляет примерно 62,8 кВт: 200 × 3 000 ÷ 9 550. Это расчёт одной рабочей точки, а не максимальная мощность вымышленного двигателя.

Поэтому максимальные момент и мощность в каталоге часто указаны при разных оборотах. На ускорение машины влияют ещё передаточные отношения, масса, сопротивления движению и доступная тяга в текущем режиме. Нельзя уверенно выбрать более быстрый автомобиль только по большему значению Н·м.

Даже одинаковые объём и размеры цилиндров не гарантируют одинаковые характеристики. Toyota, например, отдельно приводит параметры обычного и гибридного вариантов своего двухлитрового Dynamic Force, представленного в 2018 году. Для покупателя это напоминание сверять точный код и исполнение двигателя, а не ограничиваться надписью «2.0».

Что делает турбокомпрессор

Атмосферный двигатель наполняет цилиндры без наддува. Турбокомпрессор использует энергию выпускных газов: они вращают турбинное колесо, а связанное с ним компрессорное колесо сжимает поступающий воздух. Больше воздуха позволяет при соответствующем управлении сжечь больше топлива и получить большую отдачу от того же рабочего объёма.

Путь выхлопа и путь свежего воздуха разделены. Турбокомпрессор не использует подачу выхлопа во впуск как способ наддува. Связь между двумя частями механическая, через вал; устройство показано в объяснении Cummins о работе турбокомпрессора.

Сжатый воздух нагревается, поэтому в системе может использоваться охладитель наддувочного воздуха — интеркулер. Работой наддува управляют предусмотренные клапаны или изменяемая геометрия и электронная система. Конкретное решение зависит от двигателя.

Наддув не означает бесплатную мощность и не обещает меньший расход при любой нагрузке. Если постоянно требовать высокую отдачу, потребуется соответствующее количество топлива. А потеря тяги не доказывает поломку турбины: сначала проверяют давление, герметичность, управление и другие возможные причины.

Без масла и охлаждения механизм долго не проработает

Система смазки доставляет масло к нужным поверхностям. Масляный насос создаёт циркуляцию, каналы распределяют поток, фильтр задерживает частицы загрязнений. Масло уменьшает трение и износ, участвует в отводе тепла и работе отдельных механизмов. При этом наличие масла по щупу не доказывает нормального давления во всех режимах.

Красное предупреждение давления требует безопасной остановки и действий по руководству, а не попытки доехать до плановой замены. Причина может быть связана с уровнем, подачей, состоянием двигателя или контролем давления. Заливать более густой продукт вместо выяснения причины нельзя.

Подбирать масло нужно по требованиям установленного мотора. Порядок сверки вязкости, классов и одобрений есть в материале ПИКВИН о выборе моторного масла. Условие «все знакомые используют это» не заменяет документацию.

Охлаждающая жидкость отводит тепло от нагретых деталей. Насос обеспечивает движение, термостат и система управления распределяют потоки, радиатор передаёт тепло воздуху. Вентилятор помогает при недостаточном обдуве. Исполнения отличаются: насос может быть механическим или электрическим, контуров бывает несколько.

Задача охлаждения — поддерживать рассчитанный тепловой режим, а не сделать двигатель максимально холодным. Перегрев требует выяснить причину: утечку, нарушение циркуляции, работу вентилятора или другие неисправности. Горячую крышку системы не открывайте. Исчезновение предупреждения после остывания не доказывает устранения причины.

Электроника управляет процессом, но код ошибки не ставит диагноз

Электронный блок получает сигналы о положении валов, температуре, нагрузке и других параметрах. На их основе управляет подачей топлива, зажиганием у бензинового двигателя и исполнительными механизмами. Состав датчиков и алгоритмов зависит от конструкции.

Лямбда-зонд помогает оценивать состав выхлопа для управления смесью в предусмотренных режимах. Датчик положения коленвала сообщает о вращении и положении вала. Однако код, связанный с датчиком, может возникнуть из-за его цепи, питания, разъёма или другого отклонения. Само название детали в расшифровке не означает, что её нужно немедленно купить.

Система выпуска выводит газы и включает оборудование для снижения вредных выбросов, соответствующее двигателю и рынку. Катализатор, сажевый фильтр и система с реагентом решают разные задачи и есть не в одинаковом составе у всех машин. Их удаление не является обычным способом обслуживания мотора.

Если двигатель трясётся, теряет тягу или расходует масло, полезно описать условия, а не выбирать деталь по одному признаку. Сохраните предупреждения, отметьте холодный или прогретый режим, обороты, нагрузку и недавние работы. Дальше требуется проверка гипотез; её порядок разобран в статье ПИКВИН о диагностике двигателя.

Что проверить в описании своей машины

Составьте короткую карточку: точный код двигателя, объём, число цилиндров, топливо, наличие наддува, способ впрыска и тип привода ГРМ. Источниками должны быть документы производителя для вашего рынка и данные установленного агрегата. Если двигатель меняли, одной заводской комплектации по VIN недостаточно.

Затем добавьте сведения для обслуживания: требования к маслу и топливу, интервалы и особые условия, история работ с охлаждением и ГРМ. Не угадывайте их по общему устройству. Объёмы жидкостей, моменты затяжки и допуски берут из руководства.

Самостоятельно можно изучить документацию, проверить предусмотренным способом уровни на безопасно остановленной машине и отметить наружные следы утечек. Измерение давления, проверку высокого давления топлива, вскрытие двигателя и работу рядом с движущимися механизмами поручайте специалисту. При сильном металлическом шуме, перегреве или большой утечке поездку ради наблюдений продолжать не следует.

Если выбираете автомобиль в каталоге ПИКВИН, сравните два-три точных исполнения по своей задаче: пассажиры и багаж, город и трасса, годовой пробег, доступный сервис и бюджет содержания. Подготовьте карточки двигателей и вопросы об истории обслуживания. Тогда слова «турбо», «дизель» или «2.0» станут началом проверки, а не готовым ответом о надёжности и выгоде.
