Нет искры: почему двигатель не заводится и как найти неисправность

Полезный порядок проверки начинается с подтверждения симптома и определения устройства системы. Дальше каждое измерение должно сокращать круг причин. Разберём, что вы можете зафиксировать самостоятельно, как специалист проверяет искру и какие результаты нужны, прежде чем оплачивать замену деталей.

Сначала убедитесь, что ищете неисправность нужной системы

Речь об искровом зажигании бензинового двигателя, в том числе работающего на газовом топливе. У обычного автомобильного дизеля топливо воспламеняется от сжатия; свечи накаливания не создают искру, как свечи бензинового мотора. Поиск «пропавшей искры» на таком дизеле ведёт не туда.

Звук стартера ещё не подтверждает вращение коленвала: привод может не передавать усилие. При необычно лёгкой прокрутке, ударах или заклинивании прекратите попытки до механической проверки.

На гибриде готовность к движению определяют по штатной индикации: бензиновый двигатель не обязан работать постоянно. Если запрос его запуска подтверждён, диагностику выполняют по процедуре этой установки, без самостоятельного вмешательства в высоковольтную часть.

Сначала запишите точную жалобу: «двигатель вращается, не схватывает» или «запускается на секунду и глохнет». Это разные исходные данные. Общие развилки разбирает материал ПИКВИН «Стартер крутит, но двигатель не заводится». Далее разберём проверку самого зажигания.

Что сделать до инструментальной проверки

При запахе топлива, мокрых топливных соединениях, дыме или повреждённой проводке прекратите запуск. Не создавайте рядом искру и не размыкайте соединения наугад. При угрозе возгорания отойдите от машины и вызовите помощь. Если автомобиль стоит в опасном месте, сначала обеспечьте безопасность людей, а не открывайте капот посреди потока.

В безопасных условиях без разборки можно проверить следующее:

• Что показывает приборная панель: сообщения о ключе, питании, запрете запуска. Сфотографируйте их до отключения аккумулятора.
• Как меняется прокрутка: остаётся равномерной или заметно замедляется, перезапускаются ли приборы. Долгие повторения разряжают батарею и меняют исходные условия.
• Что происходило перед отказом: мойка, дождь, ремонт, снятие аккумулятора, заправка, установка сигнализации, перегрев.
• Видны ли незакреплённые разъёмы, повреждённые провода, вода возле доступных элементов зажигания. Не тяните проводку и не отсоединяйте её при включённой системе.
• Повторяется ли отказ только после прогрева, после стоянки или при определённой влажности.

Не стирайте ошибки и не снимайте клемму только для «перезагрузки». Сначала сохраните доступные данные. Если руководство автомобиля предусматривает проверку запасным ключом при определённом сообщении, выполните именно её. Это не равнозначно отключению иммобилизатора или обходу блокировок.

Если отказ появился сразу после ремонта, передайте сервису перечень работ. Например, после замены свечей важны правильность подключения катушек и состояние наконечников, после ремонта двигателя — соединения массы и датчиков. Совпадение по времени помогает выбрать начало проверки, но само по себе не доказывает ошибку мастера.

Почему устройство зажигания меняет маршрут поиска

Нельзя дать одну распиновку и одну проверку для всех автомобилей. Внешне похожий корпус может содержать обычную катушку либо катушку со встроенной электроникой. Даже число контактов не заменяет схему.

Различия катушек и схем управления описаны в техническом материале HELLA. Это основа для выбора процедуры, а не повод переносить показанные в ней сопротивления и контакты на любую машину. Порядок проверки катушки зажигания как отдельного элемента системы разобран в собственной статье — после того, как устройство зажигания вашей машины определено.

Для диагностики подготовьте VIN, код двигателя, год и рынок автомобиля, сведения о заменённом моторе или нештатном зажигании. На старой машине с переделками нужен список фактически установленных компонентов. Схема заводской комплектации не объяснит проводку, которую предыдущий владелец собрал иначе.

Как подтвердить, что искры действительно нет

Проверять искру снятым проводом, удерживая его рукой возле металла, нельзя. Высокое напряжение опасно, а ненадёжный контакт и неправильный зазор способны исказить результат и повредить элементы системы. Также не оставляют выходы катушек разомкнутыми во время работы, если процедура конкретной системы этого не предусматривает.

Специалист применяет подходящий разрядник либо предусмотренный изготовителем измерительный метод. До проверки готовит автомобиль так, чтобы исключить нежелательную подачу топлива, случайный запуск и доступ к движущимся частям. Способ подготовки зависит от системы: произвольное извлечение первого попавшегося предохранителя может одновременно отключить и проверяемое зажигание.

В технологической инструкции АВТОВАЗа для систем ME17.9.7/M75 Евро-4 проверка разрядником различается для двигателя 21214 и двигателей 21126/11194. Документ задаёт подключение массы и сохранение остальных высоковольтных соединений; после положительного результата предусмотрены проверки топливоподачи и механики. Это конкретный пример того, почему важна применимость процедуры. Инструкция, карта А-3.

В протоколе должны появиться не слова «искра слабая», а метод, проверенный выход и условия. Например: проверено при прокрутке, на таком-то канале разряд отсутствует, на другом при тех же условиях присутствует. Если использовался активный тест сканером, это тоже фиксируют: результат не обязательно описывает работу системы во время реального запуска.

Наблюдение искры вне цилиндра не подтверждает воспламенение смеси в рабочем режиме. Наличие разряда на одном выходе не доказывает исправность остальных. Цвет искры на телефонном видео — плохая основа для решения о покупке катушки: изображение зависит от освещения и съёмки, а условия проверки могут быть неизвестны.

Если искры нет на всех проверенных каналах

Начните с общих условий работы. Бодрый звук стартера не доказывает нормальное питание электронных блоков и катушек. Во время прокрутки специалист измеряет напряжение там, где оно важно для системы, и сравнивает результат с требованиями конкретного автомобиля.

Питание проверяют не только при включённом зажигании без нагрузки. Разъём может показывать напряжение на мультиметре, но терять его, когда цепь должна передавать ток. Поэтому нужны измерения падения напряжения на положительном и обратном пути в предусмотренных условиях. Метод и роль соединений массы объясняет материал Fluke по автомобильным электрическим цепям.

Если питание отсутствует, по схеме проверяют соответствующий предохранитель, реле, соединения и управляющую цепь реле. Внешне целая плавкая вставка ещё не завершает проверку. Если предохранитель снова перегорает, ищут причину перегрузки или замыкания; увеличение номинала и установка перемычки недопустимы.

Следующая развилка — получает ли блок нужные входные сигналы и разрешена ли работа двигателя. Сканер может показать обороты при прокрутке, статус синхронизации и состояние разрешения запуска, но перечень параметров зависит от модели. Прежде чем сделать вывод, проверяют, что приложение действительно получает актуальные данные нужного блока.

Если обороты отображаются как ноль, это повод проверить цепь сигнала вращения, а не немедленно заменить датчик коленвала. Возможны проблемы датчика, питания, проводки, задающего элемента или связи с блоком. Если обороты отображаются, это полезный признак, но он не доказывает правильную фазовую привязку и отсутствие искажений сигнала.

Когда питание и входные условия подтверждены, проверяют управление катушками подходящим прибором. Отсутствие управляющего импульса требует найти, почему его нет: запрет запуска, отсутствие синхронизации, неисправная цепь либо проблема блока. «Не приходит сигнал — значит сгорел ЭБУ» пропускает несколько обязательных развилок.

Датчик коленвала: что проверяют помимо кода ошибки

У разных двигателей применяются разные типы датчиков. До измерения определяют конструкцию и назначение выводов. HELLA отдельно предупреждает, что неизвестный датчик нельзя проверять омметром наугад: неподходящий метод способен повредить датчик Холла. Наружный вид и число выводов не всегда позволяют достоверно определить тип. Проверка датчика положения коленвала.

Для специалиста задача состоит в проверке всего пути сигнала. Он оценивает разъём, проводку, крепление датчика и состояние задающего элемента; по применимой процедуре измеряет питание и форму сигнала. Если требуется, сравнивает сигнал возле датчика и на входе блока. Это помогает различить неисправность источника и потерю сигнала по дороге.

При подозрении на рассогласование используют данные о взаимном положении коленвала и распредвала, сверяя их с эталоном именно этого двигателя. Одна правдоподобная частота вращения не исключает ошибку фаз. Особенно важна такая проверка после вмешательства в привод ГРМ или замены двигателя.

Код, содержащий название датчика, описывает зарегистрированное системой условие. Он не является результатом отдельного испытания самой детали. И обратное: отсутствие кода не доказывает исправность сигнала во всех режимах. Отказ, который удалось увидеть один раз за короткую прокрутку, может ещё не удовлетворить условиям записи ошибки.

Если искра исчезла только на части выходов

Сначала уточните схему: один цилиндр, установленная пара или несколько каналов с общим питанием. В системе с индивидуальными катушками локальный отказ направляет проверку к свече, наконечнику, катушке, разъёму и проводке соответствующего канала. Такой результат не исключает общую причину, сильнее проявившуюся на одном участке.

Осмотрите доступные элементы после безопасного отключения по процедуре. Масло или вода в свечном колодце, повреждение наконечника, трещина изолятора и след наружного пробоя требуют оценки сопряжённых деталей. Замена катушки без устранения источника жидкости может оставить причину повторного отказа.

Иногда для сравнения допустимо поменять местами подозреваемый компонент и такой же компонент работающего канала. Но это делают только при совместимости и разрешённой методике, после исключения опасных электрических повреждений. Фиксируют исходное расположение и меняют один фактор за раз. Если одновременно переставить свечи, катушки и провода, перемещение симптома уже не укажет однозначно на виновника.

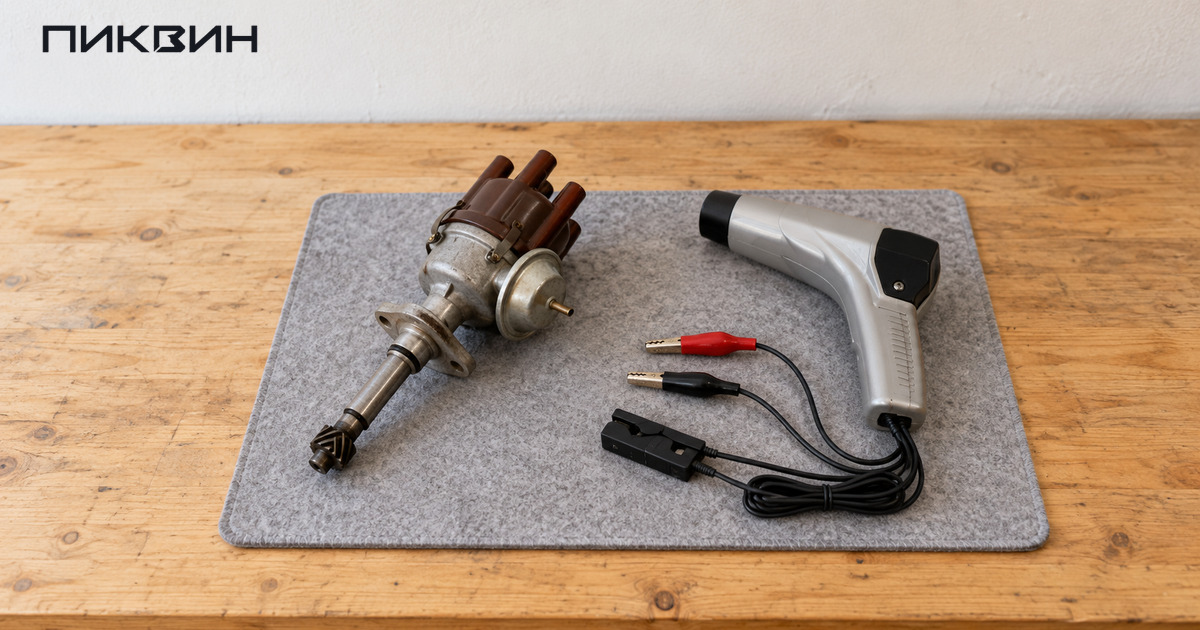

В системе с распределителем отдельно разделяют формирование высокого напряжения и его распределение. Если выход катушки прошёл проверку, а на свечных проводах результата нет, исследуют центральный провод, крышку, бегунок и привод распределителя. При этом нельзя переставлять провода произвольно: порядок работы и расположение выводов берут для конкретного двигателя.

На контактном зажигании проверка прерывателя отличается от проверки электронного коммутатора. Наличие напряжения на катушке не доказывает, что первичная цепь правильно переключается. Не замыкайте управляющий вывод на массу ради эксперимента: у другой конструкции такой совет может повредить электронику.

Состояние свечей оценивают по цилиндрам, сохраняя порядок снятия. Мокрая свеча не доказывает отсутствие искры: она могла намокнуть после многократных неудачных попыток по другой причине. Сухая свеча тоже не подтверждает исправную топливоподачу. Как связать состояние комплекта с регламентом и симптомами, объясняет статья о замене свечей зажигания.

Искра есть, а запуска всё равно нет

После подтверждения разряда не нужно продолжать менять элементы зажигания без основания. Следующая проверка зависит от уже полученных данных: давление и управление подачей топлива, состояние смеси, механическая компрессия, правильность фаз и момента искрообразования.

Звук бензонасоса не измеряет давление, а запах бензина не подтверждает дозирование. Так же и наличие искры не говорит, что она возникает в нужный момент. Диагностика должна связать эти условия, а не объявлять три системы исправными по трём косвенным признакам.

Не используйте распыление горючей жидкости во впуск как домашний способ разделить причины. На незнакомой системе это создаёт дополнительные риски и не заменяет измерений. При выраженном запахе топлива после попыток запуска дальнейшие действия согласуют со специалистом: продолжать прокрутку «до победы» не следует.

Если мотор начал работать, но сильно троит или мигает предупреждение двигателя, успешный запуск не означает разрешение на поездку. Прекратите испытание и выясните причину.

Пример: почему замена катушек могла бы не помочь

Условная ситуация: четырёхцилиндровый двигатель не запускается, разряд по применимой процедуре отсутствует на всех четырёх выходах. Продавец запчастей предлагает комплект катушек. Диагност сначала проверяет питание в момент прокрутки и обнаруживает недопустимое падение напряжения на общем соединении. После ремонта соединения питание соответствует требованиям, искра появляется, двигатель запускается; затем проводится повторная проверка в условиях исходного отказа.

Запуск после шевеления разъёма не дал бы такого вывода: контакт мог восстановиться временно, а место повреждения осталось бы неизвестным.

Если после ремонта соединения холодный запуск восстановился, но исходная жалоба возникала только на горячем двигателе, работа ещё не подтверждена в нужных условиях. При повторном отказе следует заново записать питание и управление именно во время прокрутки: результат прежнего холодного измерения нельзя подставить вместо нового. Так можно отделить устранённый дефект соединения от второй неисправности, проявляющейся при нагреве.

Первый заказ полезно ограничить диагностикой с конкретным результатом. Решение о деталях принимают после объяснения причины; эвакуацию и дополнительные работы согласуют отдельно.

Что получить от сервиса и как проверить результат

Заказ «найти причину незапуска» должен завершиться понятной цепочкой доказательств. Попросите указать:

1. Подтверждено ли отсутствие искры, на каких выходах и каким методом.
2. Каковы питание и условия прокрутки, какие данные синхронизации получены.
3. Какие цепи и компоненты проверены, что осталось непроверенным и почему.
4. Чем обоснован ремонт: измерением, осмотром повреждения, сравнительным испытанием.
5. Какие повторные проверки выполнены после работ.

Если причина связана с нагревом, одной холодной проверки недостаточно. Если отказ появлялся после стоянки, согласуйте повторный запуск после подходящего интервала. Условия воспроизводят безопасно; намеренно заливать электронику водой для проверки «после дождя» не нужно.

Попросите сохранить исходные коды и итоговые данные. Чистая память после стирания не является доказательством ремонта. Отдельный материал ПИКВИН о компьютерной диагностике поможет отличить чтение ошибок от поиска причины.

Для следующего обращения подготовьте код двигателя, описание момента отказа, фото сообщений, сведения о недавних работах и результаты уже выполненных проверок. Если отсутствие запуска обнаружилось при покупке, отложите решение до выяснения причины: резерв и скидка не заменят диагностику. При сравнении альтернатив в каталоге ПИКВИН учитывайте подтверждённое состояние конкретной машины и расходы на подготовку. Формулировка продавца «всего лишь нет искры» сама по себе не ограничивает стоимость ремонта.
