Коммутатор зажигания: признаки неисправности и проверка

Чтобы разобраться, нужно проследить три вещи: получает ли коммутатор питание, приходит ли к нему управляющий сигнал и переключает ли он ток катушки. Ниже — порядок, который помогает владельцу собрать полезные наблюдения, а автоэлектрику поставить проверяемый диагноз. Он особенно пригодится для машин с отдельным коммутатором; переносить такую схему на любой современный двигатель нельзя.

За что отвечает коммутатор

В системе зажигания энергия сначала накапливается в магнитном поле катушки. Когда ток её первичной цепи прерывается, во вторичной цепи возникает высокое напряжение для искры. Коммутатор выполняет силовое переключение по входному сигналу. Он не заменяет катушку, свечи, распределитель и источник этого сигнала: каждый узел участвует в общей цепочке.

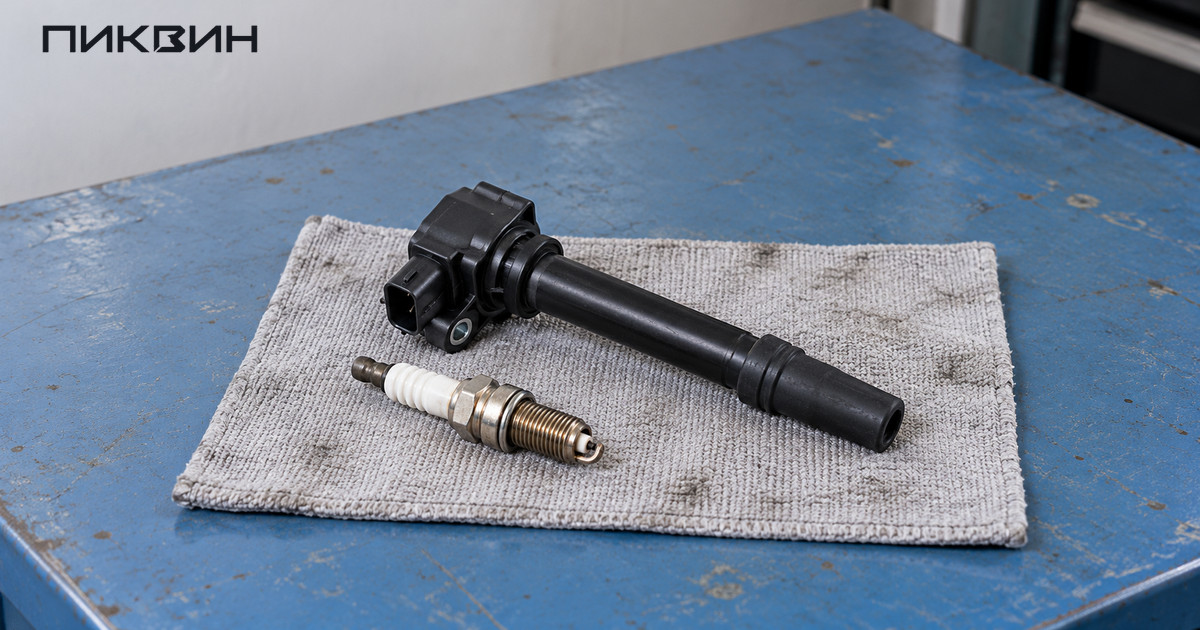

На старых бесконтактных системах отдельный электронный блок часто работает с датчиком Холла в распределителе. Но слово «коммутатор» не обозначает одну универсальную деталь для всех автомобилей. В других системах силовой каскад находится внутри модуля зажигания, индивидуальной катушки или блока управления. Количество цилиндров, схема датчиков и управление временем накопления энергии тоже различаются.

Поэтому сначала выясните устройство именно вашей машины. Нужны модель и год, код двигателя, маркировка установленной катушки, коммутатора и распределителя. Для автомобиля с переделанным зажиганием год выпуска ещё не определяет фактическую схему. Запишите, что установлено сейчас, и найдите документы на комплект переоборудования, если он сохранился.

Например, производитель ВТН описывает коммутатор 3620.3734 для бесконтактной системы с датчиком Холла и указывает работу с катушкой 27.3705 и соответствующими распределителями. Это подтверждение конкретного сочетания, а не разрешение подключить блок к любой катушке с двумя низковольтными выводами. Назначение, совместимость и требования к установке приведены в описании 3620.3734 изготовителя.

Если вы пока не установили даже факт отсутствия искры, начинайте с более общего порядка действий. В материале ПИКВИН о ситуации, когда стартер крутит, а двигатель не заводится разобрано, как отделить исходную жалобу от предположения о неисправной детали. Дальше имеет смысл проверять коммутатор только там, где он действительно участвует в обнаруженном отказе.

Какие симптомы заслуживают внимания

Самый понятный случай — двигатель не запускается, а проверка подтверждает отсутствие искрообразования в общей для цилиндров части системы. Возможен и периодический отказ: машина работает на холодную, глохнет после прогрева, не запускается несколько минут и затем оживает. Ещё один вариант — перебои под нагрузкой или на определённых оборотах.

Но ни один из этих признаков сам по себе не доказывает неисправность коммутатора. У катушки, датчика и повреждённого провода тоже бывают температурные отказы. Пропуски под нагрузкой возникают и в высоковольтной части. А заглохший двигатель может иметь совершенно другую причину остановки, если наличие искры никто не проверял.

Полезнее записать условия, чем назвать предполагаемую деталь:

• двигатель был холодным, полностью прогретым или стоял после поездки;
• отказ произошёл на холостом ходу, при разгоне, на неровности или после мойки;
• двигатель остановился резко либо сначала терял тягу и работал с перебоями;
• что изменилось после остывания и сколько времени прошло;
• проводились ли перед этим работы с зажиганием, сигнализацией, аккумулятором или проводкой.

Если неисправность возникает в движении, не пытайтесь специально повторить её в потоке. Безопасно остановитесь и организуйте диагностику либо доставку машины. Наблюдение «после охлаждения заработало» полезно, но обливать электрооборудование водой или греть его строительным феном ради подтверждения версии не нужно.

Есть и важная граница поиска. В системе с одной общей катушкой и распределителем постоянный пропуск только в одном цилиндре требует прежде всего проверки его свечи, провода, пути высокого напряжения и состояния самого цилиндра. Общий коммутатор нельзя объявлять виновником только потому, что двигатель троит. В системе с несколькими силовыми каналами логика другая: нужно знать, какой канал обслуживает какие цилиндры.

Сначала схема и осмотр, затем измерения

До подключения прибора автоэлектрик должен определить назначение выводов по документации. Номер контакта с форума или ролика подходит только при совпадении исполнения. Похожий разъём не гарантирует одинаковую распиновку; прежний владелец мог заменить корпус разъёма или поменять провода местами.

Самостоятельно вы можете сфотографировать маркировки, состояние крепления и видимую часть жгута. Осмотр проводите при выключенном зажигании, не приближаясь к горячим и вращающимся деталям. Ищите выскочивший фиксатор, неплотно установленный разъём, натянутый провод, повреждение изоляции у кронштейна, зелёный налёт или следы перегрева. Не разбирайте разъём с усилием, если не понимаете устройство защёлки.

Отсутствие видимых повреждений — только результат осмотра. Коррозия может находиться внутри соединения, жила — переломиться под целой изоляцией, а контакт — терять проводимость под нагрузкой. И наоборот, найденная грязь ещё не объясняет остановку двигателя. Нужно показать связь между дефектом и исчезновением питания или сигнала.

Отдельно проверьте крепление самого блока. В упомянутой инструкции ВТН требуется штатное место установки и надёжный контакт основания с корпусом автомобиля. Если блок висит на проводах, закреплён через случайную прокладку или поставлен на ржавую поверхность, это повод восстановить предусмотренный монтаж. При этом электрическую массу всё равно проверяют по схеме и измерением: внешний вид крепления не заменяет проверки цепи.

Питание проверяют и во время запуска

Предположим, при включённом зажигании на питающем выводе есть напряжение. Это ещё не означает, что питание исправно при запуске. Во время работы стартера условия меняются: аккумулятор нагружен, соединения проводят ток, слабый контакт может вызвать заметную потерю напряжения именно тогда, когда требуется искра.

Поэтому проверка должна охватывать режим жалобы. Автоэлектрик сопоставляет напряжение на аккумуляторе и непосредственно на питании блока во время прокрутки. Отдельно измеряет падение напряжения на положительной цепи и на предусмотренной цепи массы. Так можно различить общую просадку питания и потерю в конкретном проводе, контакте, выключателе зажигания или соединении с кузовом.

Логика измерения падения напряжения состоит в проверке работающей цепи под нагрузкой. Простая прозвонка снятого провода не показывает, как соединение поведёт себя при рабочем токе. Такой подход описывает производитель измерительных приборов Fluke в руководстве по диагностике автомобильных электрических цепей.

Не переносите из этого общего принципа произвольный допустимый порог на любую систему. Нужны условия измерения и требования документации: где стояли щупы, что было включено, какие значения получены. Запись «питание нормальное» без режима проверки мало помогает при повторном отказе.

Если обнаружена потеря в цепи, сначала устраняют её и повторяют запуск в тех же условиях. Только после восстановления питания можно оценивать оставшийся симптом. Замена коммутатора при неисправной массе способна дать ложное впечатление успеха: при установке просто временно улучшили контакт.

Входной сигнал: получает ли блок команду

Следующий вопрос — есть ли управляющий сигнал непосредственно на входе коммутатора в момент прокрутки или отказа. В системе с датчиком Холла нужно проверить не только сам датчик, но и его питание, соединения и прохождение сигнала до блока. Исправный датчик не поможет, если импульсы теряются в проводе.

Отсутствие сигнала на входе не является доказательством неисправности коммутатора. Причина может находиться раньше по цепи. Однако в некоторых исполнениях питание датчика связано с самим блоком: тогда недостаточно сказать «датчик не работает» и заменить его. Схема должна показать, откуда он получает питание, а измерения — где оно пропадает.

Для проверки формы и устойчивости импульсов специалист использует осциллограф или предусмотренное изготовителем оборудование. Важны не только наличие изменений напряжения, но и соответствие сигнала рабочему режиму, отсутствие выпадений и помех. Среднее показание обычного мультиметра не воспроизводит форму импульса и может скрыть кратковременный провал.

Не подавайте питание напрямую на сигнальный вывод и не замыкайте случайные контакты отвёрткой. Нельзя автоматически переносить проверку старого коммутатора на вход современного ЭБУ или катушки со встроенным силовым каскадом. Испытание может повредить исправную электронику раньше, чем даст полезный результат.

Выход: управляет ли коммутатор катушкой

Если питание и масса исправны, а корректный входной сигнал доходит до блока, проверяют силовую часть. Нужно установить, происходит ли управление первичной цепью катушки и соответствует ли оно предусмотренному режиму. Здесь важны сама катушка, её подключение и нагрузка на выход, а не только электронный блок.

Отсутствие выходного переключения при подтверждённых условиях делает коммутатор обоснованным подозреваемым. Но до замены необходимо исключить неправильное подключение, короткое замыкание, несоответствующую катушку и дефект проводки. Иначе новая деталь может снова отказать либо войти в защитный режим, если такая защита предусмотрена конструкцией.

Наличие выходных импульсов, напротив, ещё не подтверждает полноценную искру под рабочей нагрузкой. Для оценки накопления энергии и поведения катушки нужны подходящие измерения. Высоковольтная часть имеет собственные неисправности: повреждение изоляции, утечки, проблемы распределителя, проводов и свечей. Проверять её следует предназначенным для этого оборудованием, а не удерживая снятый провод рукой возле двигателя.

Мигающая контрольная лампа тоже не является универсальным заключением. В определённой старой схеме она может показать сам факт переключения, но не оценит корректно весь процесс. На неизвестном электронном выходе обычная лампа способна создать недопустимую нагрузку. Выбор пробника определяется схемой, а не тем, что удобно лежит в ящике.

Для разговора с сервисом полезно разделить результаты:

Последняя строка особенно важна. Заключение «исправно» нельзя получать только потому, что машина завелась в момент приезда. Более точная формулировка: «В проверенных условиях отказ не проявился; причина остановки пока не установлена».

Как ловят отказ после прогрева

Периодическую неисправность легче найти, если сравнивать одни и те же точки до отказа и во время него. Сначала сохраняют картину исправной работы: питание, входной сигнал, управление катушкой. Затем в безопасных условиях наблюдают, что изменилось при появлении симптома.

Если исчезло питание, поиск идёт по питающей цепи. Если питание осталось, но пропал входной сигнал, проверяют датчик и его соединения. Если вход сохраняется, а выходное управление исчезает, круг подозреваемых сужается до силовой части и связанных с ней условий. Одновременно проверяют, не стала ли нагрузка ненормальной.

Такой порядок полезнее замены по признаку «горячий корпус». Электроника и подкапотное пространство нагреваются при нормальной работе; на ощупь нельзя установить допустимую температуру полупроводника или состояние внутреннего соединения. Успешный запуск после остывания тоже не указывает, какой именно узел восстановился.

На машине с самодиагностикой коды ошибок и текущие параметры могут дополнить картину. Но код цепи зажигания не всегда называет повреждённую деталь, а отсутствие кода не доказывает исправность отдельного старого коммутатора. В статье ПИКВИН о компьютерной диагностике объяснено, какие результаты стоит получить помимо списка ошибок. В этом случае особенно нужны записи условий отказа и электрических измерений.

Когда замена действительно обоснована

Хорошее основание для замены выглядит так: питание и масса проверены в момент неисправности, входной сигнал подтверждён, выходное управление нарушено, подключение и нагрузка соответствуют документации. По возможности вывод подтверждён предусмотренным испытанием или проверкой с заведомо исправным совместимым узлом.

Простая перестановка запасного блока может быть полезна, но требует аккуратной интерпретации. Если после неё двигатель запустился, нужно убедиться, что одновременно не восстановили контакт разъёма и не дали неисправному узлу остыть. Повторная проверка в условиях исходной жалобы гораздо ценнее одного удачного запуска.

Совместимость проверяют по полному номеру и применяемости, а не по форме корпуса. В каталоге СОАТЭ, например, для 131.3734 указана замена 13.3734-01 с исключением добавочного сопротивления 1402.3729. Это конкретное условие конкретной замены, а не совет удалять резисторы из любой системы. Сначала нужно установить исходную комплектацию и сверить всю схему по данным изготовителя коммутаторов.

Перед оплатой попросите указать в заказе номер новой детали, причину её выбора, обнаруженный дефект и сопутствующие работы. Если повреждён разъём или нарушен монтаж, одной строкой «замена коммутатора» ремонт не заканчивается. Нужны восстановление соединения, правильное крепление и контрольный запуск.

Как принять результат ремонта

При выдаче машины вернитесь к исходной жалобе. Если она глохла после прогрева, одного холодного запуска недостаточно. Если отказ появлялся во время горячего повторного пуска, именно этот режим должен войти в контроль. Попросите объяснить, какие проверки выполнены, что подтвердилось и что осталось невоспроизведённым.

В итоговых документах полезно сохранить маркировку установленного блока, результаты проверки питания и сигналов, описание ремонта проводки и условия контрольного испытания. Это позволит продолжить диагностику при повторении симптома без очередного начала с нуля. Порядок согласования работ и приёмки результата разобран в материале ПИКВИН о выборе автосервиса.

Если вы проверяете автомобиль перед покупкой, периодическое исчезновение искры сначала требует выяснения причины. Скидка или запас денег не заменяют диагностику: неизвестный дефект может остановить машину в дороге. Для сравнения с другими вариантами можно использовать каталог ПИКВИН, сохраняя отдельную строку расходов на подтверждённый ремонт и отдельную — на ещё не выполненные проверки.

Ваш следующий шаг — собрать короткую карточку неисправности: модель и двигатель, номера коммутатора и катушки, условия остановки, сведения о последних работах и уже выполненных измерениях. С ней обращайтесь к автоэлектрику с задачей проверить питание, вход и выход в момент отказа. Такой запрос помогает получить объяснение причины, а не очередную деталь, выбранную по похожему симптому.
