Катушка зажигания: признаки неисправности и проверка

Проверка должна ответить не только на вопрос «есть ли искра», но и на более важный: способна ли система обеспечить нормальное зажигание в режиме, где появляется неисправность. Разберём порядок действий, ограничения мультиметра и признаки, по которым замену можно считать обоснованной. Для автомобилей ВАЗ особенно важно сначала установить тип системы: название модели не определяет устройство катушки.

Почему на одном ВАЗ проверка не такая, как на другом

Катушка создаёт высокое напряжение для искрового разряда на свече. Но способы распределения искры и управления первичной цепью различаются. В системе с распределителем одна катушка обслуживает несколько цилиндров через крышку, бегунок и высоковольтные провода. В системе без распределителя могут использоваться блоки катушек или отдельная катушка над каждой свечой. Разновидности представлены в разъяснении производителя компонентов NGK.

На старом автомобиле после переделок фактическая система может отличаться от исходной. Поэтому покупку начинают не с запроса «катушка на ВАЗ», а с двигателя, контроллера, года и маркировки установленного узла. Для контактного и бесконтактного зажигания с распределителем нельзя считать взаимозаменяемой любую внешне похожую цилиндрическую катушку.

У отдельных инжекторных систем в одном корпусе объединены две катушки, работающие на пары цилиндров. В заводской инструкции для Lada с контроллерами ME17.9.7/M75 у двигателя 21214 описан блок двух двухвыводных катушек: пары 1–4 и 2–3. Искра возникает одновременно в двух цилиндрах пары, но только в одном она приходится на окончание такта сжатия.

Для двигателей 21126 и 11194 в той же инструкции указаны четыре индивидуальные катушки. Это конкретные исполнения, а не правило для всех двигателей с восемью или шестнадцатью клапанами. Устройство и область применения приведены в технологической инструкции АВТОВАЗа.

Слово «модуль» в объявлениях запчастей тоже используют неодинаково. Блок катушек с силовой электроникой и катушки, первичными цепями которых управляет контроллер, требуют разных схем проверки. Число контактов помогает уточнить исполнение, но не заменяет номер детали и электрическую схему. Подавать напряжение на вывод по аналогии с другим модулем нельзя.

Какие симптомы действительно связаны с зажиганием

Неисправная катушка может проявляться неровной работой, рывками под нагрузкой, потерей тяги, затруднённым запуском или отказом запуска. Но ни один из этих признаков не выделяет её среди других причин. Особенно важно сохранить условия: холодный или прогретый мотор, влажная погода, недавняя мойка, разгон, холостой ход, работа на бензине или газе.

Если проблема возникает только после прогрева, проверка снятой холодной детали не воспроизводит жалобу. Если перебои появляются при разгоне, ровный холостой ход также не доказывает исправность. Не нужно специально создавать тяжёлую нагрузку на неисправном двигателе: воспроизведение должно быть безопасным и входить в план диагностики.

При полном отсутствии запуска сначала разделяют ситуацию «стартер не вращает двигатель» и «двигатель прокручивается, но не запускается». Катушка не объясняет любую проблему со стартером. Если прокрутка есть, нужно проверить условия питания и управления, синхронизацию, подачу топлива и другие звенья по процедуре. Общая последовательность изложена в статье ПИКВИН «Стартер крутит, но двигатель не заводится».

Одновременный отказ нескольких цилиндров может помочь выбрать направление проверки. Например, в системе с парными катушками логично сопоставить пропуски с обслуживаемой парой. Но это не исключает общей проблемы питания, управления или другой неисправности двигателя. Заключение должно подтверждать конкретную цепь, а не только совпадение номеров цилиндров.

Когда прекратить попытки запуска и поездку

Если двигатель сильно трясётся, тяга резко упала, Check Engine мигает, появился запах несгоревшего топлива, дым или перегрев, не продолжайте нагружать мотор ради эксперимента. Безопасно остановитесь, заглушите его в соответствии с инструкцией автомобиля и согласуйте помощь. При запахе топлива не ищите искру открытым разрядом.

В упомянутой инструкции АВТОВАЗа мигание сигнализатора связано с пропусками, способными повредить каталитический нейтрализатор; система может отключать топливоподачу в затронутых цилиндрах. Это защитная реакция определённой системы, а не разрешение ехать дальше на оставшихся цилиндрах. Для своего автомобиля учитывайте точное сообщение и руководство.

Умеренная неровность без предупреждений тоже требует выяснения причины, но не позволяет заочно определить срочность только по названию детали. Возможность доехать зависит от фактического состояния. Отсутствие лампы не доказывает, что катушка исправна, а постоянная лампа не гарантирует безопасного движения.

Не устраивайте проверку снятием высоковольтных проводов на работающем моторе, не держите свечу рукой возле металла и не используйте отвёртку вместо предусмотренного прибора. Система создаёт опасное напряжение. Неконтролируемый разряд способен повредить изоляцию и электронику, а рядом с топливом возникает дополнительный риск.

Что показывает код ошибки

Коды пропусков и коды электрической цепи отвечают на разные вопросы. P0300 обычно связан с множественными или случайными пропусками, P0301 — с пропусками первого цилиндра. Это не команда заменить его катушку: цилиндр может не давать ожидаемого вклада из-за свечи, смеси, форсунки или компрессии.

В диагностических картах АВТОВАЗа для рассматриваемых систем после проверки зажигания предусмотрены проверки топливоподачи, впуска и компрессии. Поэтому вывод «номер цилиндра известен — виновник найден» пропускает необходимую часть работы. Причины неровного сгорания подробно разобраны в материале о том, почему троит двигатель.

Код P0351 ещё нагляднее показывает важность схемы. В одной карте заводской инструкции он относится к цепи управления катушкой первого цилиндра, в другой — к цепи катушки пары 1–4. Проверки включают питание, управляющую цепь и сам узел. Нельзя по номеру кода из универсального приложения автоматически определить физическую катушку и заказать её.

До стирания сохраните полный список кодов, их статус и доступные параметры в момент регистрации. Отдельно запишите ошибки, появившиеся уже во время проверки после отключения разъёмов: их нельзя смешивать с исходной жалобой. На машине с подходящей диагностикой полезны счётчики пропусков, но доступность и смысл параметров зависят от контроллера.

Сброс ошибок не является проверкой результата. Если после него двигатель минуту работал ровно, это означает только отсутствие проявления в коротком наблюдении. Для непостоянного дефекта нужны согласованные условия повторной проверки. Что попросить у сервиса помимо списка кодов, объясняет материал о компьютерной диагностике автомобиля.

Осмотр: где искать следы и чего они не доказывают

При выключенном зажигании и остывшем двигателе вы можете осмотреть доступные корпус и разъёмы, не разбирая электрические цепи. Ищите повреждения корпуса, сломанные фиксаторы, следы воды, масла и перегрева. Отметьте, не пережат ли жгут и не появился ли дефект сразу после работ поблизости.

Масло в свечном колодце требует выяснить источник течи. Если заменить только катушку и оставить загрязнение, условия повторного повреждения могут сохраниться. Вода после мойки также не даёт права считать деталь окончательно неисправной без оценки разъёма, наконечника и изоляции.

Тонкая тёмная дорожка на изоляторе свечи или наконечнике может быть следом наружного пробоя. Нужно осмотреть сопряжённые поверхности, а не только ту деталь, которую собираются продать. В технических материалах NGK по неисправностям зажигания отдельно рассматриваются загрязнение, следы пробоя, окисление соединений и влияние изношенных свечей.

При этом отсутствие трещин не доказывает работоспособность катушки в горячем состоянии и под нагрузкой. Наружный осмотр отсекает очевидные дефекты и помогает выбрать тест; он не заменяет проверку питания и управления. Не пытайтесь залить корпус растворителем, проколоть провод иглой или заклеить трещину как окончательный ремонт.

Снятие индивидуальной катушки иногда требует специального съёмника и аккуратной работы с фиксаторами. Тянуть за провода нельзя. Если свечной колодец заполнен жидкостью, порядок очистки и снятия свечи должен исключать попадание загрязнения в цилиндр. Такие работы разумнее поручить сервису.

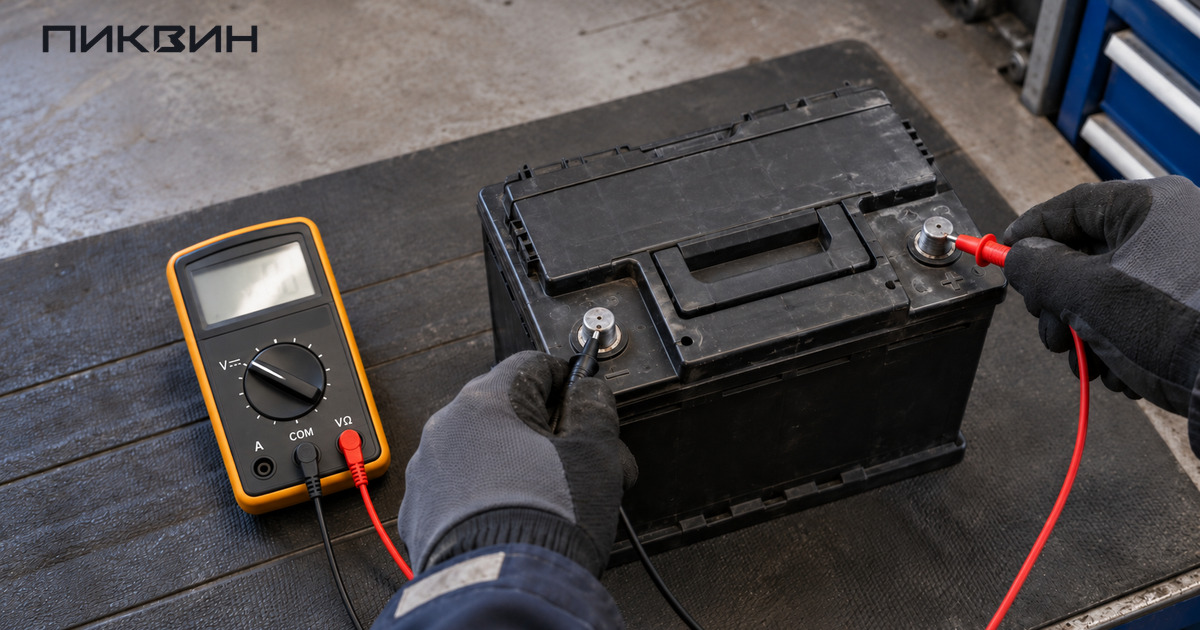

Почему мультиметр не даёт универсального ответа

Измерение сопротивления полезно там, где оно предусмотрено для конкретной катушки. Нужны правильные выводы, отключённое питание, подходящий диапазон прибора и норматив при указанных условиях. Число из случайной таблицы для «всех катушек ВАЗ» не подходит для разных конструкций.

На малом сопротивлении первичной обмотки заметную часть результата могут составлять щупы и контакт с выводами. Условный пример: прибор показывает 0,8 Ом, а замкнутые между собой щупы — 0,3 Ом. Разность равна 0,5 Ом. Это иллюстрация влияния измерительной цепи, а не норматив исправности и не доказательство, что бытовой прибор обеспечивает нужную точность.

Омы и килоомы нельзя сравнивать как одинаковые единицы: 5 кОм — это 5000 Ом. В заключении должны быть значение, единица, температура или иные необходимые условия и ссылка на применимый норматив. Сообщение «сопротивление нормальное» без этих сведений не позволяет проверить вывод.

У некоторых катушек во вторичной цепи есть высоковольтный диод. HELLA предупреждает, что обычное измерение сопротивления такой вторичной обмотки не работает как для простой катушки. Поэтому показание обрыва на мультиметре может быть следствием устройства, а не повреждения. Ограничение описано в руководстве HELLA по проверке катушек.

Даже подходящее сопротивление в покое не подтверждает стойкость изоляции при рабочем напряжении и температуре. Мультиметр не воспроизводит давление в цилиндре и условия разряда. Успешная проверка одного параметра не равна общей исправности, а подавать питание от аккумулятора на случайные контакты ради «проверки искры» нельзя.

Что проверяют приборами в сервисе

Первый вопрос — поступает ли питание в нужном режиме и исправны ли соединения. Проверка зависит от схемы: наличие напряжения без нагрузки не всегда выявляет плохой контакт. Специалист оценивает питание и падение напряжения предусмотренным способом, не соединяя наугад силовые и управляющие выводы.

Второй вопрос — приходит ли корректное управление. Если сигнал отсутствует, новая катушка не создаст его сама. Причина может быть в проводке, системе управления или отсутствии условий, при которых контроллер должен выдавать команду. Блок управления не назначают виновным до проверки соответствующих цепей.

Третий вопрос — как катушка накапливает энергию и создаёт разряд. В зависимости от системы используют осциллограф, токовый датчик и подходящий высоковольтный пробник либо предусмотренный разрядник. Приборы и подключение выбирают по конструкции; обычный измерительный вход нельзя присоединять к высоковольтному выходу без соответствующего оборудования.

Осциллограмма тоже требует объяснения. Её форма связана не только с катушкой, но и со свечой, нагрузкой и состоянием цилиндра. В материале HELLA прямо отмечено, что электрически наблюдаемое отклонение может иметь механическую причину, например низкую компрессию. Красивый график без режима измерения и интерпретации не заменяет диагноза.

Проверка искры вне двигателя показывает работу в условиях теста. Она не гарантирует, что система справляется в цилиндре при сжатии. Сервис должен связать результат с жалобой, а не ограничиться сообщением «на воздухе искрит». Для непостоянной неисправности отдельно указывают, удалось ли воспроизвести её после прогрева.

Перестановка катушек: когда опыт имеет смысл

На двигателе с взаимозаменяемыми индивидуальными катушками сервис может использовать контролируемую перестановку, если она допустима для данной системы и безопасна. Сначала фиксируют исходный цилиндр с пропусками и условия. Затем перемещают только выбранный компонент, сохраняя остальное неизменным, и повторяют проверку.

Условный пример: устойчивые пропуски были во втором цилиндре; после перестановки его катушки в третий пропуски появились там при сопоставимых условиях. Это сильный аргумент в пользу дефекта перемещённого узла. Но нужно понимать, что именно перемещали: катушку с наконечником, отдельный наконечник или сразу несколько деталей.

Если одновременно переставить катушку и свечу, перенос неисправности не разделит эти две причины. Если после вмешательства всё исчезло, могли измениться контакт разъёма или условия проявления. Если пропуски остались в исходном цилиндре, нельзя автоматически объявить катушку исправной во всех режимах; проверку продолжают по оставшимся гипотезам.

Этот подход не означает, что можно произвольно менять местами высоковольтные провода на блоке парных катушек или разъёмы управления. Порядок подключения должен соответствовать схеме. Самостоятельные эксперименты на работающем моторе здесь не нужны: цель — контролируемое подтверждение, а не создание новых ошибок.

Замена должна убрать причину повторного отказа

После подтверждения дефекта подбирают деталь по исполнению системы и допустимой замене номера. Одинаковый корпус и подходящий разъём не гарантируют одинаковых электрических характеристик. Если производитель задаёт требования к совместимости катушек на одном двигателе, их соблюдают. Например, инструкция АВТОВАЗа для рассмотренных 21126 и 11194 требует одинакового обозначения устанавливаемых катушек; это нужно учитывать при подборе, а не превращать в универсальное требование всем машинам.

Обязательно оценивают свечи и сопряжённые детали. Сильно изношенная свеча может требовать большего напряжения для разряда и повышать нагрузку на катушку; такую связь описывает NGK. Нужны правильные свечи, состояние изолятора, зазор по требованиям и корректная установка. При повреждении обеих сопряжённых поверхностей одной заменой катушки проблему можно не закрыть.

Не следует автоматически покупать все катушки только потому, что отказала одна. Основанием служат проверка остальных, предписание для конкретной системы и требования к совместимости. Одновременно нельзя оставлять явно повреждённые провода, наконечники или разъёмы ради меньшей суммы в заказ-наряде.

В условной смете диагностика стоит 2500 ₽, катушка — 4500 ₽, работа — 1200 ₽. Итого 8200 ₽. Если выявлены изношенные свечи и согласована их замена с деталями и работой ещё за 3800 ₽, итог составит 12 000 ₽. Это пример расчёта, не текущие цены. Устранение течи, ремонт жгута, доставка и проверка механики двигателя в эти суммы не включены.

После ремонта повторяют проверку в условиях исходной жалобы, оценивают работу мотора, актуальные коды и доступные счётчики. Сохранившиеся перебои требуют продолжения диагностики, даже если новая катушка действительно устранила отдельный дефект. В документах полезно оставить номер установленной детали и результат контрольного теста.

Ваш следующий шаг — подготовить сведения о двигателе и контроллере, маркировку катушки, коды без стирания и описание условий перебоев. С ними легче согласовать проверку питания, управления и самого узла. Если неисправность обнаружена у автомобиля перед покупкой, сначала выясните причину и стоимость восстановления; для сравнения с другими машинами доступен каталог автомобилей из Китая ПИКВИН. Сопоставляйте варианты по подтверждённому состоянию и полному бюджету получения.
